2025, Vol. 46
2. 上海久宙化工有限公司, 上海 200050
2. Shanghai Jiuzhou Chemicals Co., Ltd., Shanghai 200050, China
随着石油化石燃料消耗量的持续增长，大气中的CO2的不断积累[1-2]，进而导致全球气温持续攀升。CO2排放在导致全球气温上升的因素中占比达55%，给环境和经济造成了严重影响。近期报告显示，CO2平均浓度约为420 mL/m3，该数值与工业化前期相比升高了100 mL/m3以上[3]。因此，控制CO2的排放并实现高效捕集，对缓解全球气候变暖极为关键。在应对策略上，除了提高能源效率和开发清洁能源外，碳捕集与封存被视为减少CO2排放的有效手段。为此，科研人员对多种CO2捕集方法展开深入研究，涵盖吸附技术[4]、吸收技术[5]、薄膜技术[6-7]以及低温分离技术[8]等，其中，吸附技术凭借能耗低、产生废物和有害产物少、吸附量高、可操作性强等特性，在实际应用中得以广泛采用[9-13]。
固体吸附材料凭借其诸多优点，正受到广泛的研究，具有代表性的材料包括多孔二氧化硅[14]、分子筛[15-16]、多孔有机框架[17]、金属有机框架[18-19]以及碳材料[20-22]等。在这些材料中，分子筛因其具有比表面积高、稳定性良好、孔径可调节性佳等优势，被广泛用于CO2的捕集领域[23-26]。其主要原理是通过调控分子筛孔道的尺寸，使其与吸附气体的尺寸相匹配，以适应气体分子的大小，从而实现精准、高效且高选择性吸附。
研究表明，仅依靠分子筛原本的孔道结构和吸附特性来吸附CO2，其吸附效率难以满足实际需求。因此，对分子筛进行改性就显得十分必要。例如，Liu等[27]采用双金属Ni-Na对ZSM−5分子筛进行改性处理，改性前的比表面积为81 m2/g，改性后提升至108 m2/g，同时CO2的吸附性能提高了74%。Cheung等[28]则使用Na+和K+对ZK−4分子筛进行掺杂，负载后的NaK−ZK−4分子筛相较于未负载的原始ZK−4分子筛，对CO2具有更高的选择性。这是因为靠近八元环边缘的K+和六元环边缘的Na+的存在，阻碍了N2的扩散，而CO2却能够进入其孔道结构中，从而展现出更好的吸附效果。Kuppireddy等[29]利用3−氨基丙基三乙氧基硅烷（3-aminopropyltriethoxysilane, APTES）对MCM−41分子筛进行化学改性，结果发现，胺的引入虽然提高了分子筛对CO2的选择亲和力，但同时也降低了吸附剂的孔体积和比表面积，进而导致分子筛的吸附能力下降，以及CO2的吸附动力学变缓。Bararpour等[30]以正丁醇铝为铝源，以K2CO3为负载物进行研究，发现随着负载量的增加，分子筛孔隙出现堵塞现象，其比表面积和孔体积显著减小，CO2的吸附量也随之大幅下降，最终得出最佳负载量的质量分数为40%～50%。以上研究表明，分子筛自身的比表面积、孔体积和孔径等因素，对CO2的吸附性能有着显著的影响。然而，由于这些分子筛的合成过程中所用的模板剂价格昂贵[25]，并且合成路线较为复杂，这在很大程度上限制了它们的推广和应用。
介孔NaY型分子筛是一种无毒、成本低且稳定性良好的材料，具备孔道均匀、比表面积大等特性，展现出巨大的商业潜力[31]。然而目前对Y型分子筛进行改性从而获得三维复杂介孔通道的相关报道较为少见。在本研究中，采用了无模板、无导向剂的水热法来合成掺杂型NaY型分子筛，通过多组元掺杂的方式，旨在获得具有高比表面积和高CO2吸附性能的介孔NaY分子筛。具体而言，以价格低廉的氯化铝为铝源，以硅酸盐为硅源，采用Ca2+、K+共掺杂的方法，成功制备出NaCaKY型分子筛。该分子筛具有较高的比表面积（560 m2/g），同时具备介孔结构，其平均孔径为5.71 nm。本研究深入探讨了掺杂元素、比表面积以及孔径等因素对CO2吸附性能的影响，并对影响CO2吸附性能的介孔结构特征展开了分析和探讨。
1 试验部分 1.1 试验材料试验用化学药品包括分析纯氯化铝（98% AlCl3·6H2O）、硅酸钠（Na2SiO3·9H2O，19.3%～22.8%Na2O，Na2O与SiO2的物质的量比为1）、硅酸钾（K2SiO3·xH2O，K2O与SiO2的物质的量比为1.57）、氯化钙（CaCl2·2H2O）和无水乙醇，购自国药集团化学试剂有限公司。去离子水由实验室制备。所有化学品均为分析纯，无需进一步纯化。
1.2 掺杂NaY分子筛的合成合成NaY、K+掺杂NaY（NaKY）、Ca2+掺杂NaY（NaCaY）、和K+、Ca2+共掺杂NaY（NaCaKY）分子筛，具体原材料和用量见表1，合成示意图如图1所示。具体来说，将各组分药品添加入去离子水中，在25 ℃条件下强烈搅拌4 h。再将搅拌好的溶液进行超声1 h得到前驱体溶液。前驱体溶液在高压釜中200 ℃水热反应24 h。反应结束后让高压釜自然冷却到室温。反应完成后的溶液通过10 000 r/min离心15 min。用去离子水洗涤3次，然后用无水乙醇洗涤1次。最后，收集的粉末在60 ℃的烘箱中干燥，即可得到试验用样品。
|
表 1 合成的分子筛的化学成分 Tab. 1 Chemical composition of doped NaY molecular sieves |
|

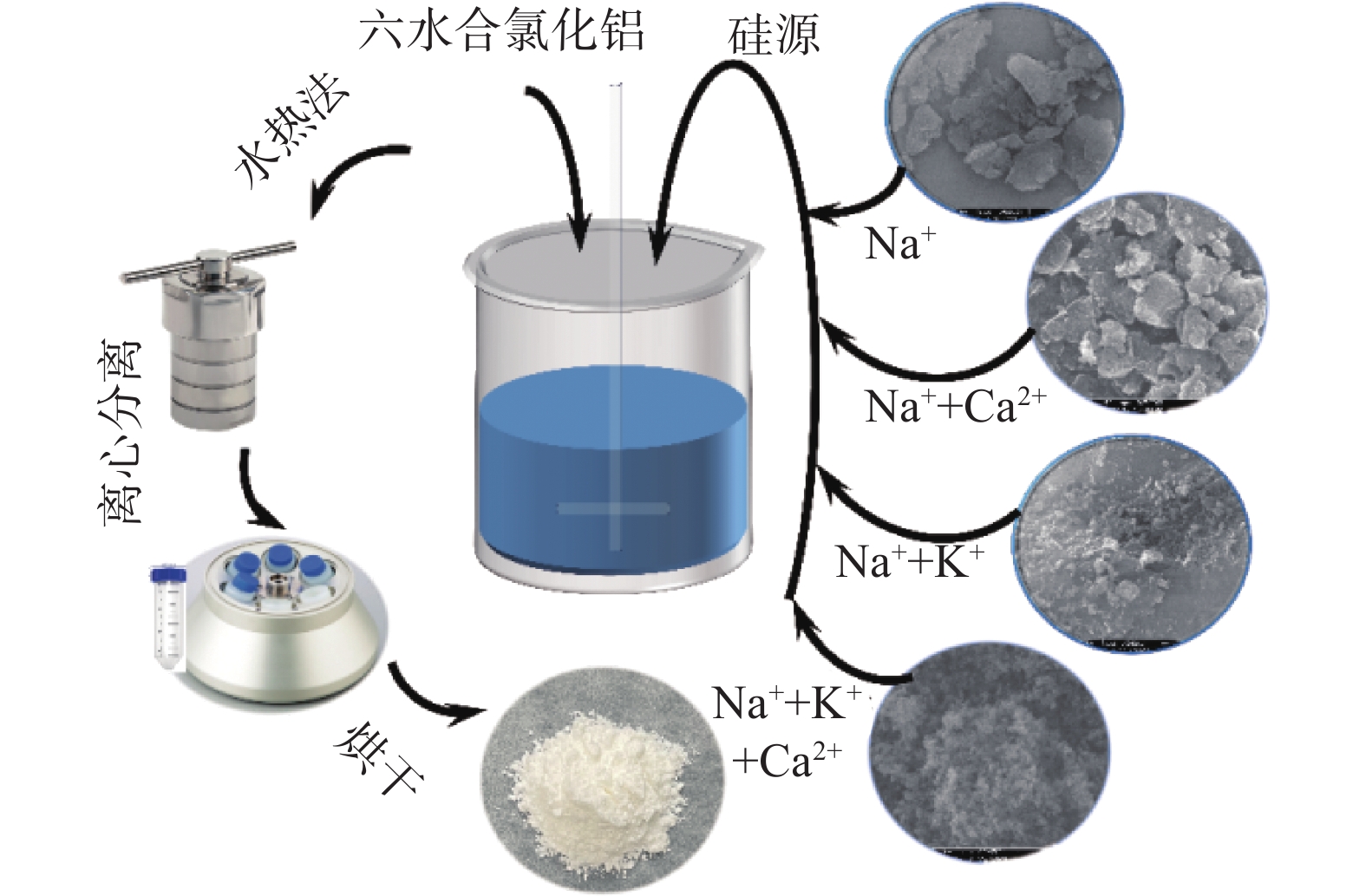

图 1 掺杂NaY分子筛的合成工艺图 Fig. 1 Synthesis process of doped NaY molecular sieves |
采用X射线衍射仪（X-ray diffraction，XRD）分辨相结构，在10°～80°的范围内以5 （°）/min速度扫描。利用扫描电子显微镜（scanning electron microscope，SEM）和透射电子显微镜（transmission electron microscope，TEM）分析合成材料的孔隙形态和组成。使用氮气吸附脱附仪进行氮气吸附脱附分析，并采用Brunauer-Emmertt-Teller（BET）方程计算比表面积，根据吸附等温线确定孔径分布和平均孔径。使用热重分析仪进行热重分析（thermogravimetric analysis, TG）。试验在纯CO2气氛中进行，加热速率为10 （°）/min，初始温度为30～600 ℃。在25 ℃下，使用化学吸附分析仪，在纯CO2（99.99%）条件下进行CO2吸附等温线。吸附剂在150 ℃真空下预处理6 h，以去除水分和吸附的CO2。
2 试验结果 2.1 合成分子筛的物相结构和表面形貌NaY、NaCaY、NaKY和NaCaKY 4个样品的XRD如图2（a）所示。在2θ=27.7°、38.3°和49.2°处出现3个特征衍射峰，它们分别对应着米勒指数为（220）、（060）和（−204）。这些峰均呈现出Y型分子筛的典型三维结构（FAU，PDF-#86～0437），这表明Ca2+和K+的掺杂并未破坏NaY分子筛的晶格结构。此外，图谱中未观察到其他杂质的特征峰，由此可以推断Ca2+和K+已成功掺杂到了NaY的笼状结构中。一般来说，特征峰的强度能够反映出结晶度的完整性，峰强度降低往往意味着结构会出现不规则性。值得留意的是，随着碱金属离子的掺杂，特征峰的强度有所下降，尤其是在图2（b）中2θ=49.2°处更为明显。这一现象证实了碱金属离子掺杂到分子筛中后，打破了其原本的笼状规则结构，特别是（−204）取向的结构，进而导致结晶度降低，并促使不规则的孔结构的形成。
|

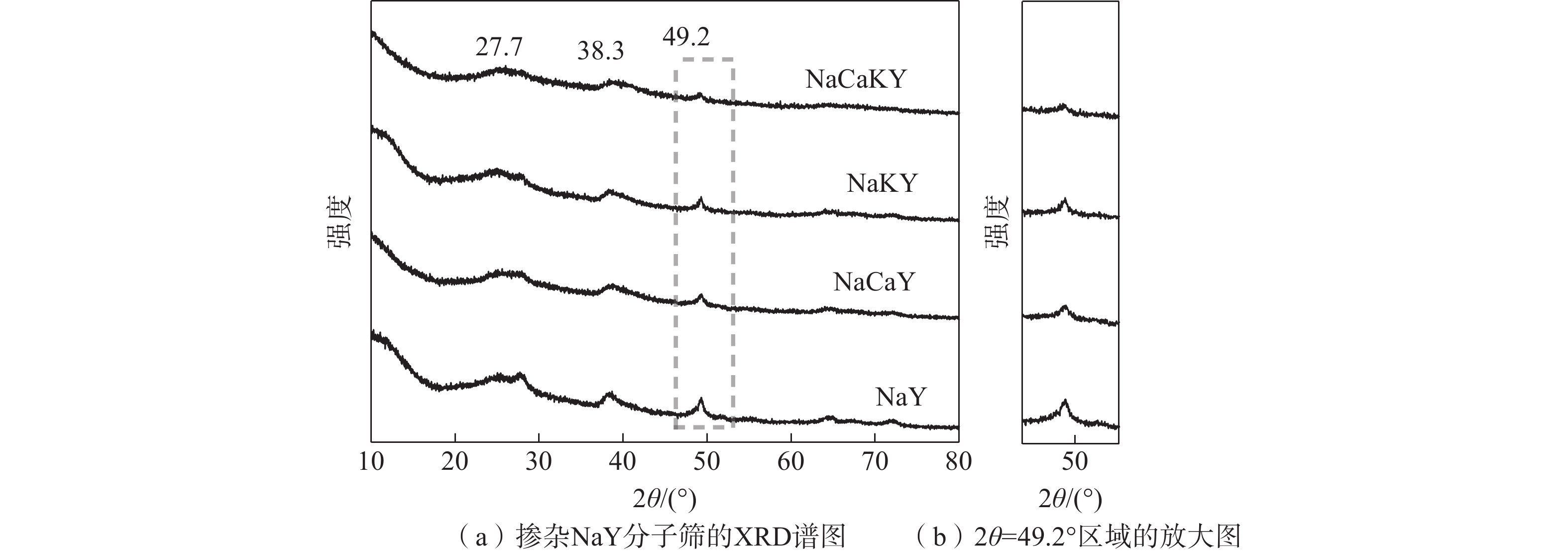

图 2 掺杂NaY分子筛的XRD谱图和2θ=49.2°区域的放大图 Fig. 2 XRD spectra of doped NaY molecular sieves and Enlarged view of 2θ=49.2° zone |
图3（a）所示，NaY的表面形貌呈现出较为平整的、带有孔隙的片状结构。当掺杂了Ca2+和K+之后，原本平整的结构转变为了多级孔结构，固体表面也变得更加疏松，如图3（b）～3（d）以及放大的插图中可以清楚地看出。尤其是共掺杂的NaCaKY样品（如图3d所示），其层片状结构基本消失，表面由介孔尺寸为20 nm的多孔结构所构成，这些孔隙分布均匀且致密，这是因为Ca2+和K+的加入促使溶胶凝胶颗粒发生了缩合[32]。与图4（a）中NaY的能量色散谱（energy dispersive spectrometer，EDS）分析结果相比较，图4（b）～4（d）表明Ca2+和K+已成功掺杂到了NaY分子筛中。图4（a）和（d）的插图展示了EDS曲线，在图4（d）中，Al、Si、Na、K和Ca的元素峰清晰可辨。从所测定的元素含量来看，理论含量和实际测量的含量非常接近，NaY和NaCaKY分子筛的元素利用率分别达到了94.28%和94.79%，这充分证实了Ca2+和K+具有较高的利用率。NaCaKY的TEM图呈现出纳米片结构（如图5a所示），孔隙排列密集，孔间距为5.74 nm（如图5b所示）。图5（c）给出了高角度环形暗场（high-angle annular dark-field, HAADF）图像，相应的元素分布如图5（d）～5（j）所示，结果表明Si、O、Al、Na、Ca和K等在超薄纳米片中实现了均匀分布。
|

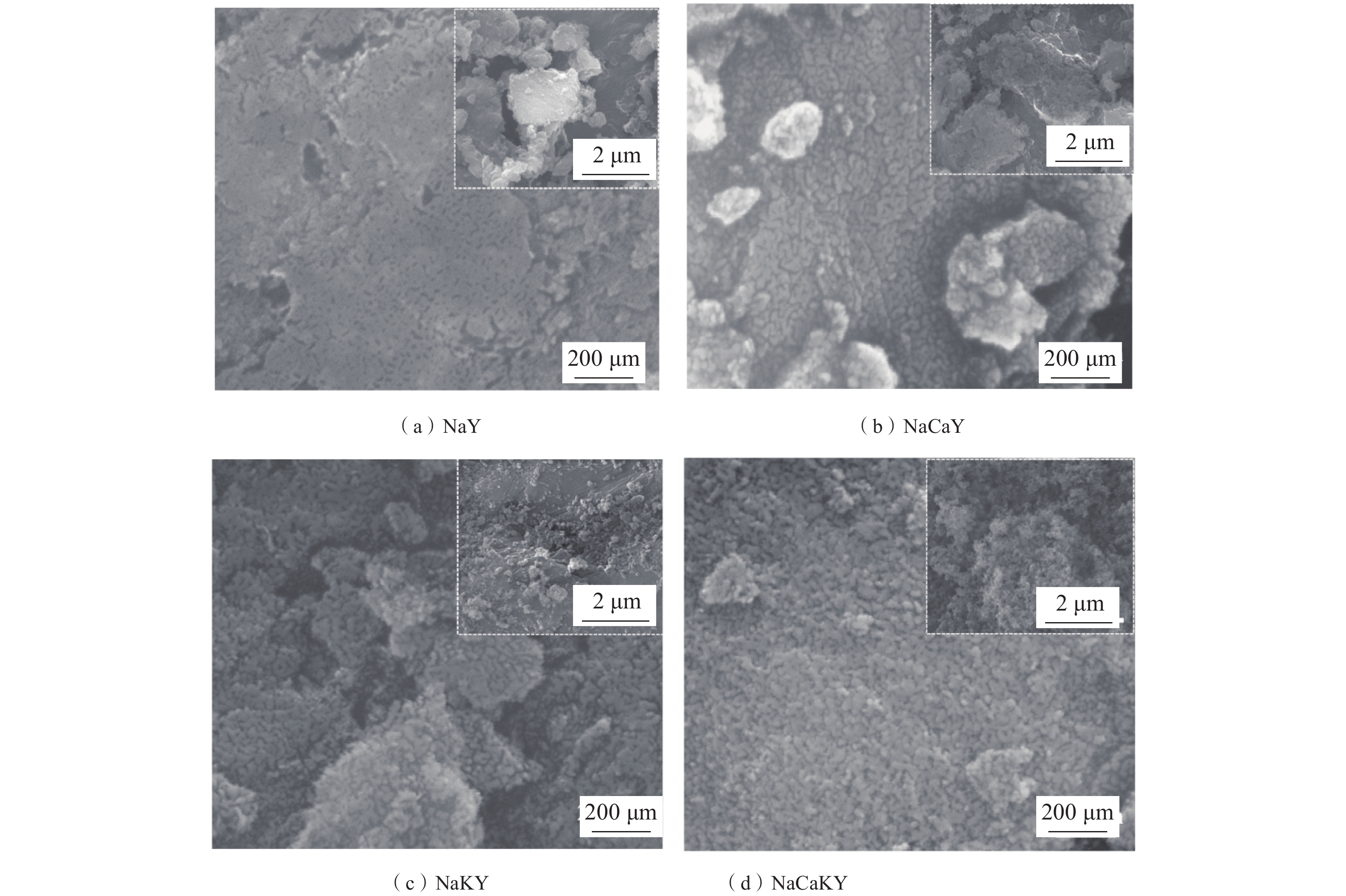

图 3 NaY、NaCaY、NaKY和NaCaKY的SEM图 Fig. 3 SEM images of NaY, NaCaY, NaKY and NaCaKY |
|

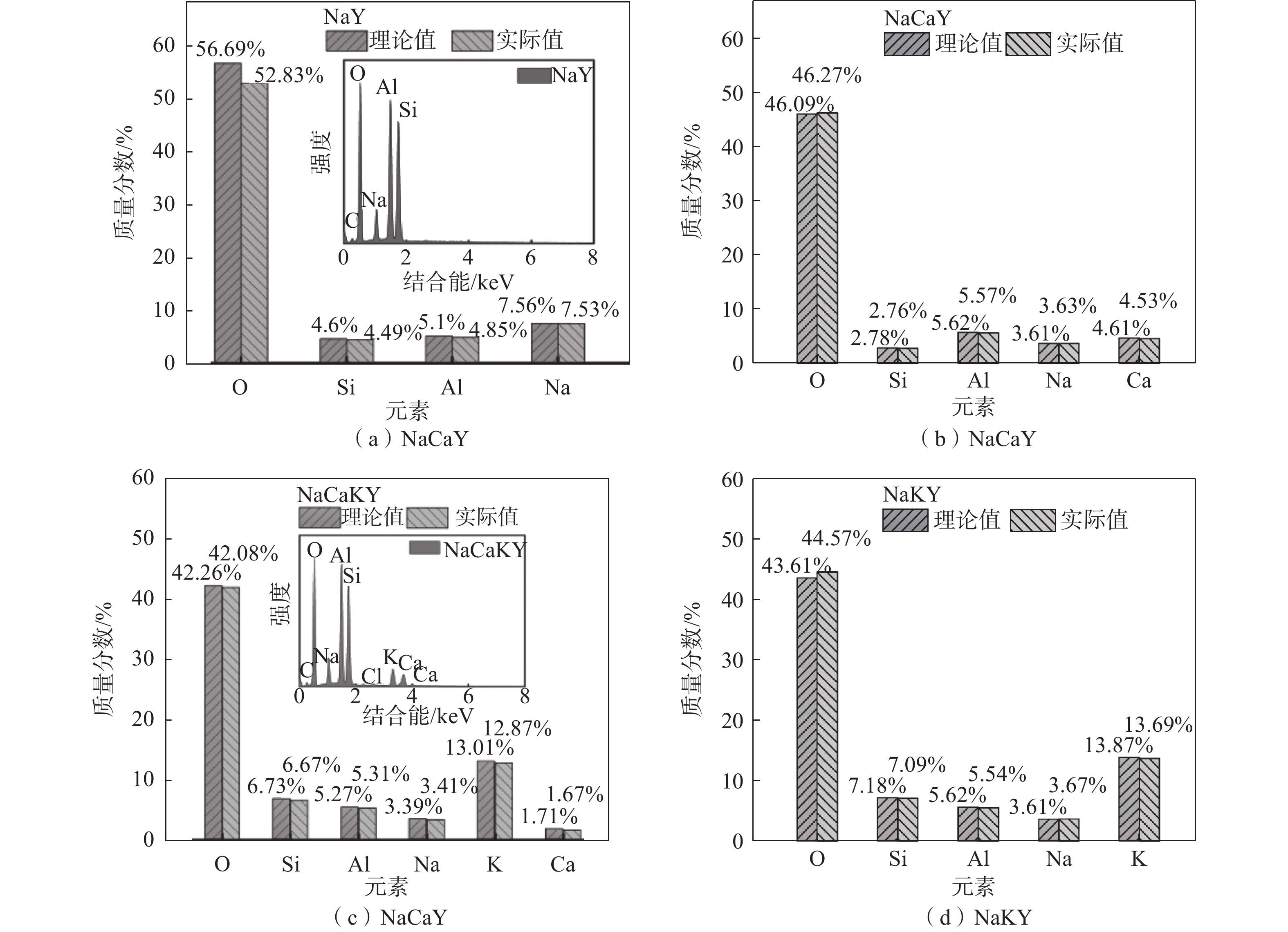

图 4 NaY、NaCaY、NaKY和NaCaKY的EDS分析结果 Fig. 4 EDS analysis results of NaY, NaCaY, NaKY and NaCaKY |
|

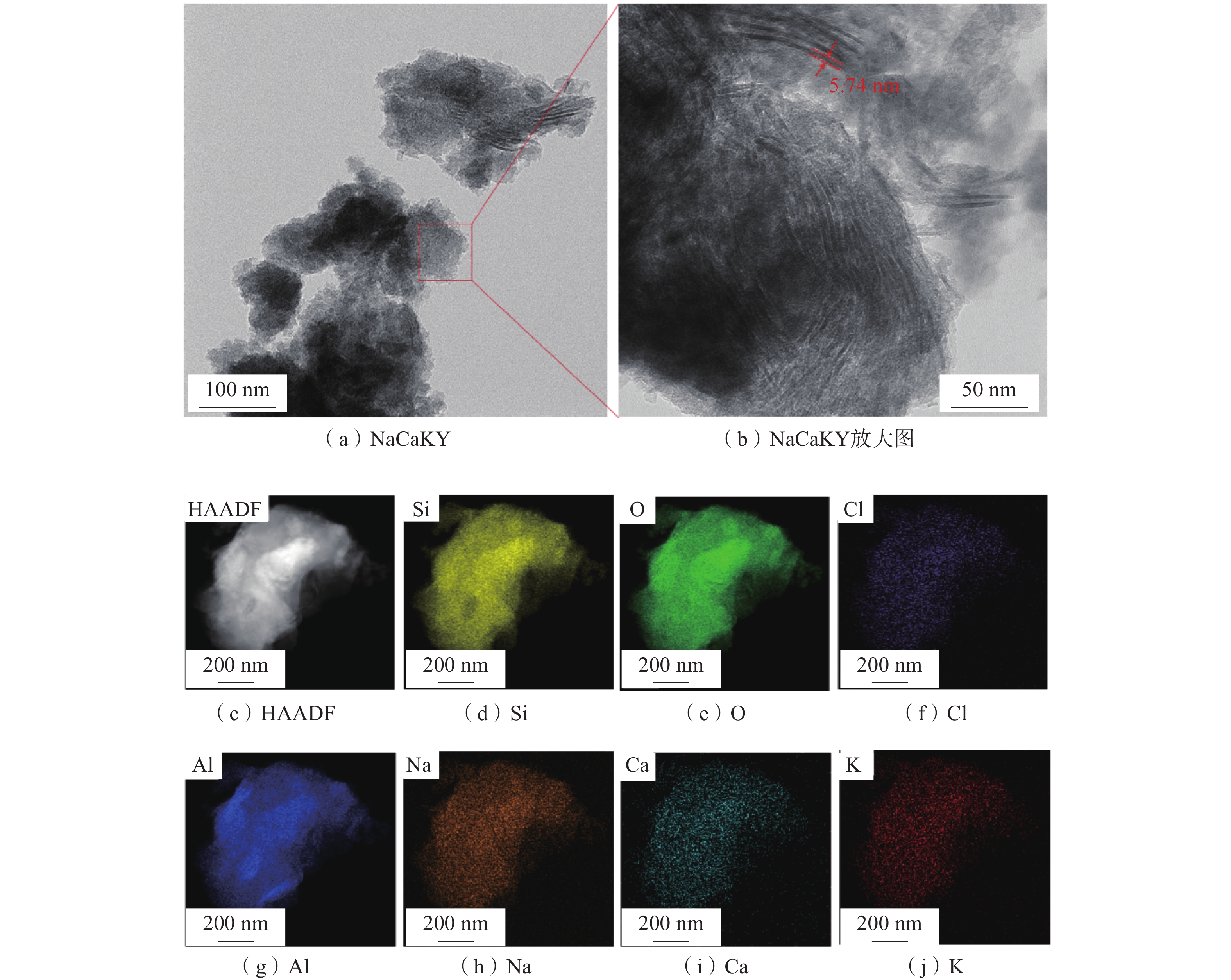

图 5 NaCaKY样品的TEM图及其元素分布图 Fig. 5 TEM images and its elemental distributions map of the NaCaKY sample |
N2吸附脱附表征对于了解介孔分子筛的结构特征，如比表面积、孔体积以及孔径分布等方面，有着至关重要的意义。图6（a）展示了NaY，NaCaY，NaKY和NaCaKY分子筛的N2吸附脱附等温线，它们均呈现出典型的IV型Langmuri等温吸附曲线。在掺杂Ca2+和K+前后，分子筛样品都存在与介孔相关的滞后环，这表明所合成的这4种分子筛样品中都含有有大量的介孔结构。滞回线在相对压力P/Po=0.4处闭合，当P/Po=0.4～1.0时，吸附等温线属于典型的介孔吸附等温线。滞回环主要出现在中等相对压力区域，并且在中等相对压力下，吸附和解吸过程都较为陡峭，这意味着N2在介孔中发生了冷凝和蒸发现象。由图6（a）还可以观察到，随着Ca2+和K+的掺杂，NaCaY，NaKY和NaCaKY分子筛的滞回线显著增大，这表明在这些对应的多孔吸附体系中出现了毛细凝聚现象。当微、中孔被毛细凝聚填满之后，如果吸附剂还存在大孔径的孔或者与吸附质分子之间存在相互作用，那么吸附过程将会继续进行，从而形成多分子层，吸附等温线也会继续上升。孔径分布曲线通过BJH方法计算得到，如图6（b）所示，4个分子筛样品NaY，NaCaY，NaKY和NaCaKY的孔径分别为2.73、3.09、3.61、5.71 nm，这进一步确定了所合成的材料均为介孔材料。此外，通过BET测试得到的NaCaKY分子筛的平均孔径，与TEM（如图5b所示）测试结果相契合。
|

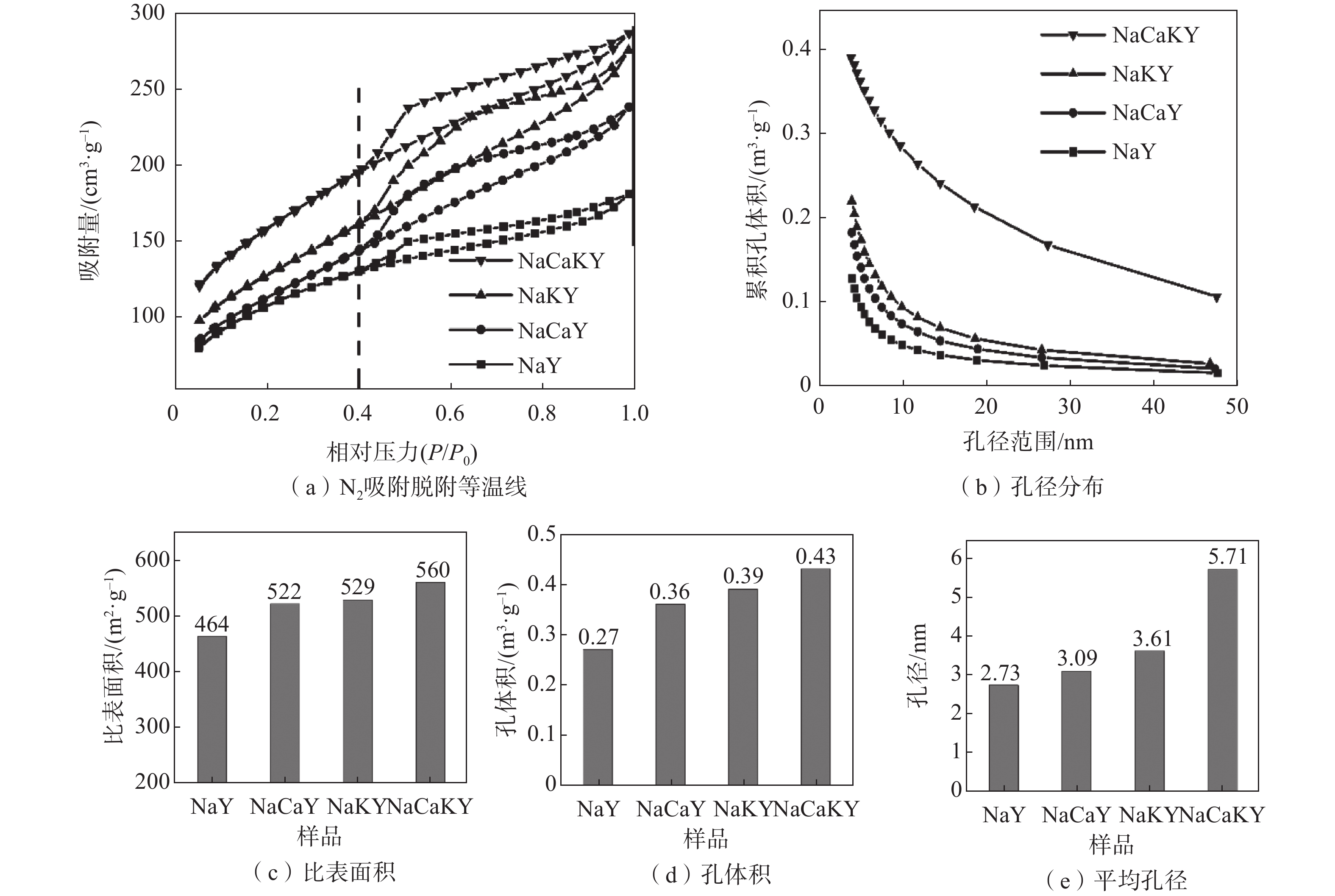

图 6 (a)掺杂分子筛的N2吸附−脱附等温线；(b)孔径分布；(c～e)比表面积、孔体积和平均孔径 Fig. 6 (a) N2 adsorption-desorption isotherms of the doped molecular sieves; (b)Pore size distribution; (c～e) Specific surface area, pore volume, and average pore size, respectively |
如图6（c）～6（e）所示，NaCaY和NaKY分子筛的比表面积、孔体积和孔径均显著增加，这表明碱金属元素掺杂能够增大分子筛的比表面积、孔体积并拓宽孔径。其中，Ca2+和K+共掺杂后的分子筛，其比表面积从464 m2/g增大至560 m2/g；孔径从2.7 nm增大到5.7 nm，孔径的增幅最为显著。本工作合成的分子筛的孔结构特征与最近的文献报道对比如见表2所示。本文制备的NaCaKY分子筛，其比表面积和孔体积明显优于其他类型的分子筛。有趣的是，NaCaKY分子筛呈现出比表面积与孔径同步增大的现象，这是由于碱金属元素掺杂导致微孔畸变并产生大量介孔结构引起的[29]。
|
|
表 2 掺杂NaY分子筛的孔结构与其他研究工作对比 Tab. 2 Comparisons of pore structure of the doped NaY molecular sieves with other recent works |
热重数据如图7（a）所示。在CO2气氛中，温度处于23～600 oC时，NaY分子筛的质量损失了16.3%，掺杂了Ca2+和K+的NaCaY和NaKY分子筛，质量分别下降了26.2%和27.2%，这表明Ca2+和K+的单掺杂增强了分子筛对CO2的吸附能力。然而，共掺杂的NaCaKY样品质量损失最高，达到了33.35%。与原始NaY相比，掺杂样品的失重幅度更大，NaCaY、NaKY和NaCaKY分别为原始NaY失重幅度的1.61、1.67、2.05倍，这表明共掺杂的Ca2+和K+显著增强了分子筛对CO2的吸附量。图7（b）显示，CO2的解吸温度有所降低，如箭头所示，NaY的解吸温度为92.3 ℃，而NaCaKY的解析温度为73 ℃。这一结果表明，吸附在NaCaKY分子筛上的CO2可以在相对低温（73 ℃）下快速解吸。
|

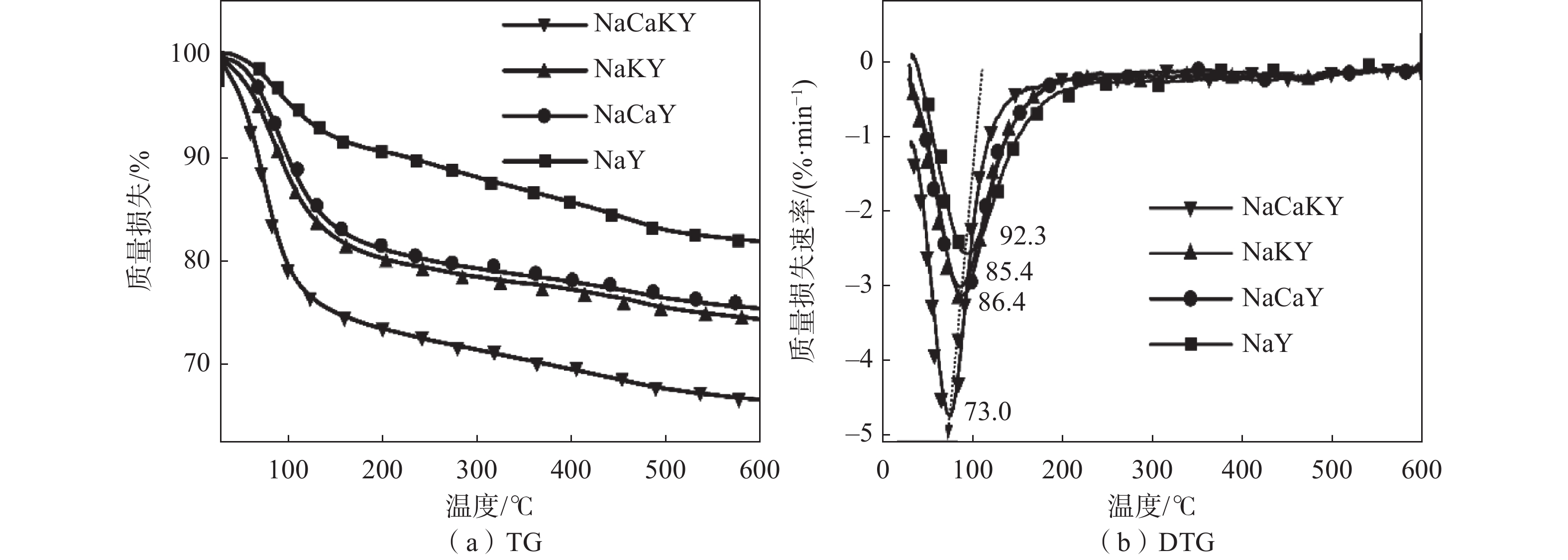

图 7 NaY、NaCaY、NaKY、和NaCaKY样品在CO2气氛下的(a) TG和(b) DTG曲线 Fig. 7 (a) TG and (b) DTG curves of NaY, NaCaY, NaKY and NaCaKY samples in CO2 atmosphere |
25 ℃下的CO2吸附等温线如图8（a）所示，在1 bar（即105 Pa）的CO2分压下，NaY、NaCaY、NaK和NaCaKY的吸附容量分别为0.83、0.97、1.04和1.15 mmol/g。NaCaKY样品的吸附量是NaY样品的1.4倍。Wang等[42]于2024年报道，经Ba、Sr和Ca改性的Y型分子筛对CO2的最大吸附能力分别为0.64、0.76、0.70 mmol/g。由此可见，Ca2+和K+的共掺杂能够通过调控NaY型分子筛的孔结构，有效提升其对CO2的吸附性能。
|

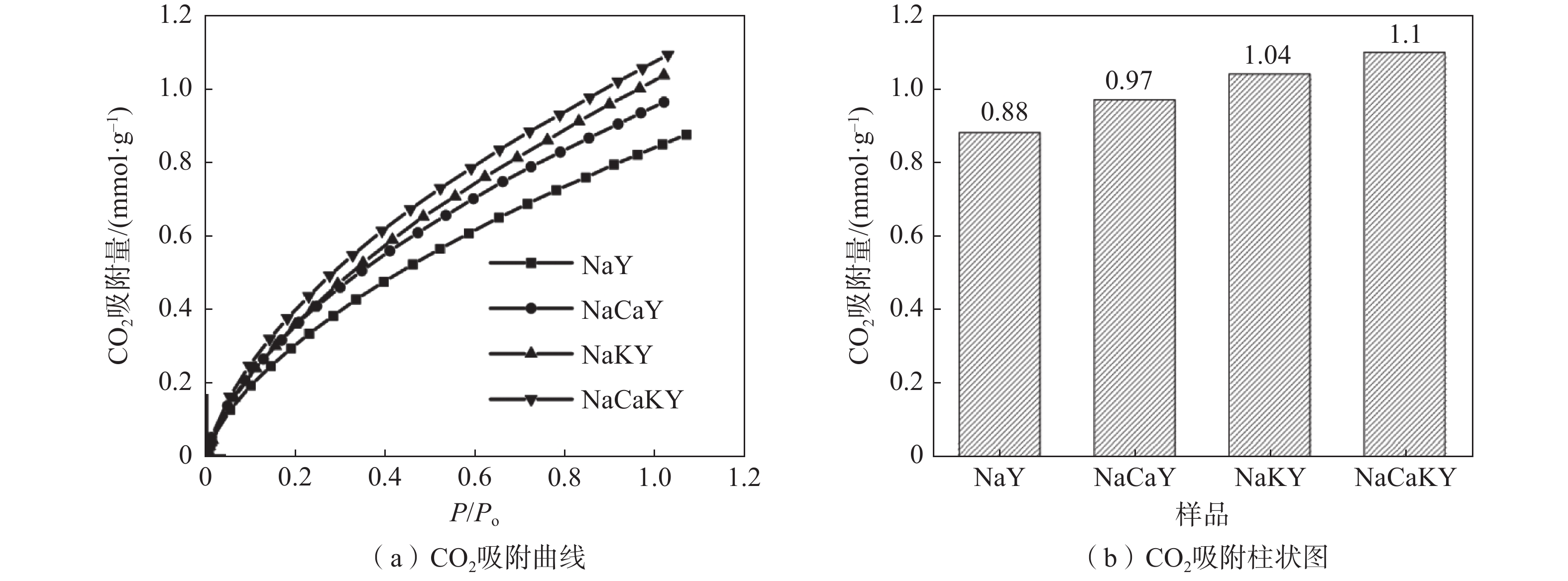

图 8 不同分子筛样品的CO2吸附性能 Fig. 8 CO2 adsorption capacity of different samples |
NaY和NaCaKY分子筛结构如图9所示。NaY型分子筛具有d6R结构，其立体结构单元相互连接，形成十二圆环。在一个晶胞中，4个十二圆环大致按照四面体的各个面排列，众多晶胞相互连接、有序排列，最终形成层片状结构。然而，当Ca2+和K+掺杂其中后，圆环结构发生变形甚至塌陷，从图2中的XRD图谱中可以观察到这种结构变化呈现出不规则状态。这种结构变化致使胞层之间的间距增大。笼状结构的膨胀和塌陷，进一步增大了平均孔径。不规则的孔隙促使较小的孔隙相互合并，形成更大的孔隙，新生成的较大孔隙使得孔隙体积得以增加[29]。通过TEM图像（如图5a，b所示）以及SEM图像（如图3d所示）能够看出，原本的片状结构消失，取而代之的是均匀细小的孔隙，这些微观结构的改变都对分子筛的比表面积的增加起到了促进作用。
|

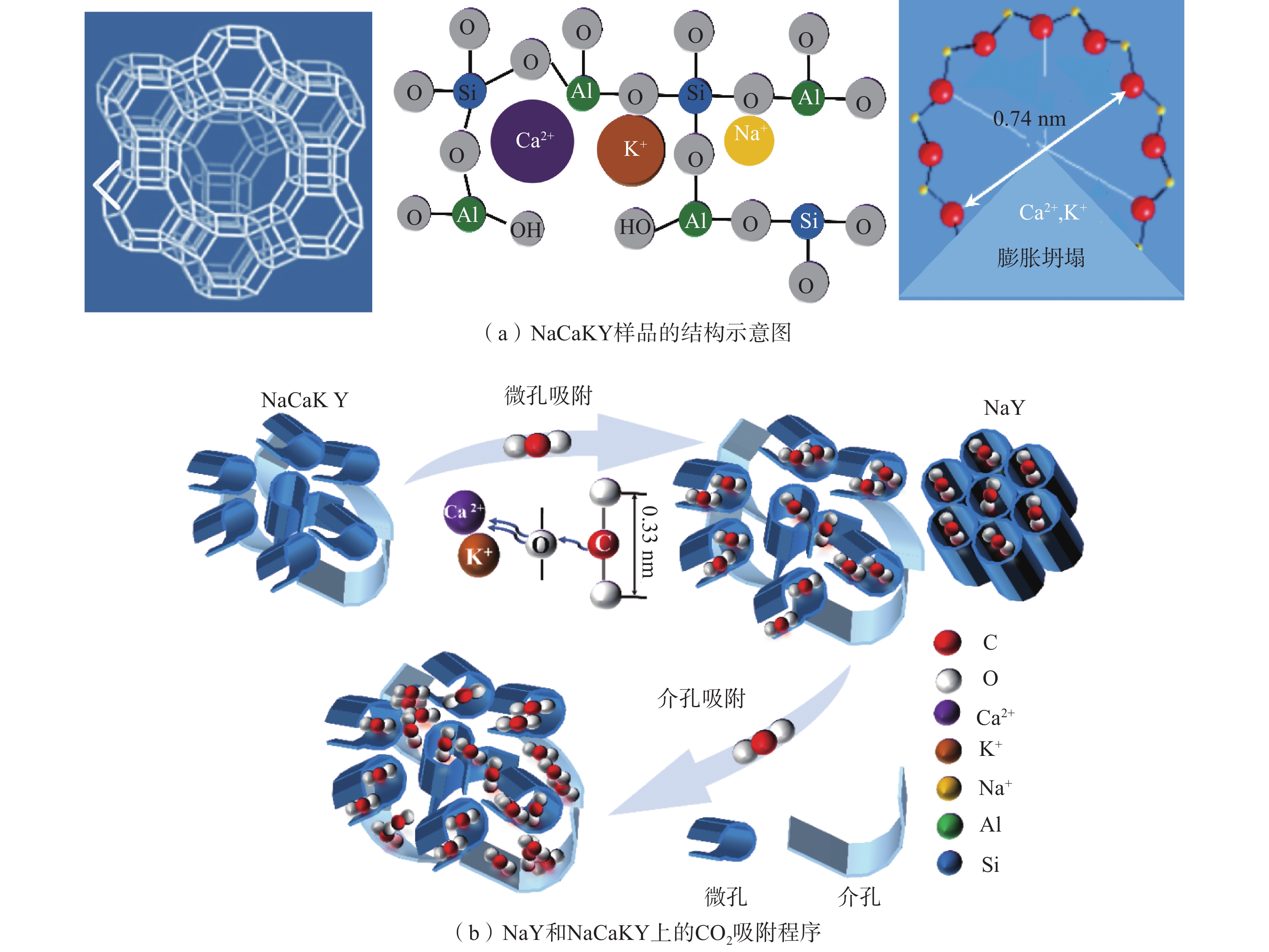

图 9 (a) NaCaKY样品的结构示意图，(b) NaY和NaCaKY上的CO2吸附程序 Fig. 9 (a) Schematic diagram of the structure of NaCaKY sample, (b) CO2 adsorption procedures on NaY and NaCaKY |
CO2分子具有路易斯酸性，如图9（b）所示，通过掺杂碱金属离子，不仅能够调节分子筛的孔隙度，还能引入更多的碱性位点，进而提升CO2分子的吸附能力[42]。NaY分子筛内部微孔的尺寸为0.74 nm，而CO2分子的直径为0.33 nm。由于结构的无序化以及孔径的扩大，使得笼状结构内部变得不规则，这促使了微孔对CO2吸附量的增加。在CO2处于低压环境时，Ca2+和K+的掺杂借助碱性吸附位点以及增加的孔隙，增强了微孔对CO2的吸附作用。当CO2处于高压环境时，介孔结构发挥主要作用（如图6a所示）。此时，多分子CO2吸附通过多孔吸附的毛细管聚结作用，在介孔通道内发生吸附，具体过程如图9（b）所示。介孔能够提供比传统分子筛外表面更具反应活性的硅醇吸附基[43]。随着微孔和介孔毛细管聚结的不断填充，会连续发生吸附并形成多分子层，这使得吸附等温线继续上升，如图6（a）所示。由此可见，掺杂Ca2+和K+的NaY分子筛能够提高对CO2吸附性能，并且对双金属Ca2+和K+对分子筛的改性优于单金属，在CO2的吸附方面表现更佳[27]。此外，介孔通道的存在使的解吸过程更加容易，因为在大孔径的条件下，扩散通道有利于CO2分子的迁移。
4 结 论在未使用导向剂和模板的情况下，成功合成了具有高比表面积的碱金属（Ca2+和K+）掺杂的NaY分子筛，该分子筛展现出良好的CO2吸附性能。该合成方法具备高效、经济、环保的特点，在CO2捕集领域展现出广阔的应用前景。现将主要结论总结如下。
（1）以AlCl3、Na2SiO3、K2SiO3和CaCl2作为前驱体，运用水热法制备Ca2+和K+共掺杂的NaY分子筛，反应条件为在200 ℃加热24 h。结构分析显示，Ca2+和K+在NaY的笼状结构内均匀掺杂，虽能保持晶体结构不变，但结晶度的完整性有所下降。掺杂Ca2+和K+后，NaCaKY表面由均匀的介孔结构构成。
（2）Ca2+和K+的掺杂均能够增大分子筛的比表面积、孔体积以及孔径。其中，Ca2+和K+共掺杂得到的NaCaKY分子筛，其比表面积提升最为显著，达到560 m2/g，平均孔径为5.71 nm，孔体积为0.43 cm3/g。
（3） Ca2+和K+共掺杂的NaCaKY样品，其CO2吸附性能得到显著增强，吸附容量可达1.15 mmol/g，是NaY样品吸附容量的1.4倍。这主要归因于其增大的比表面积和介孔结构，这些结构特点使得更多活跃吸附中心得以暴露，并引发多层吸附现象。
| [1] |
VARGHESE A M, KARANIKOLOS G N. CO2 capture adsorbents functionalized by amine-bearing polymers: a review[J]. International Journal of Greenhouse Gas Control, 2020, 96: 103005. DOI:10.1016/j.ijggc.2020.103005 |
| [2] |
TABISH A, VARGHESE A M, WAHAB M A, et al. Perovskites in the energy grid and CO2 conversion: current context and future directions[J]. Catalysts, 2020, 10(1): 95. DOI:10.3390/catal10010095 |
| [3] |
LELANDAIS L, XUEREF-REMY I, RIANDET A, et al. Analysis of 5.5 years of atmospheric CO2, CH4, CO continuous observations (2014-2020) and their correlations, at the Observatoire de Haute Provence, a station of the ICOS-France national greenhouse gases observation network[J]. Atmospheric Environment, 2022, 277: 119020. DOI:10.1016/j.atmosenv.2022.119020 |
| [4] |
YAN H Y, LIU J, LI G Q, et al. Design of blend-amine solid adsorbents for CO2 capture: enhances adsorption-equilibrium cycle strategies and mechanism[J]. Chemical Engineering Journal, 2024, 498: 155142. DOI:10.1016/j.cej.2024.155142 |
| [5] |
YORO K O, DARAMOLA M O, SEKOAI P T, et al. Advances and emerging techniques for energy recovery during absorptive CO2 capture: a review of process and non-process integration-based strategies[J]. Renewable and Sustainable Energy Reviews, 2021, 147: 111241. DOI:10.1016/j.rser.2021.111241 |
| [6] |
SINGH S, VARGHESE A M, REDDY K S K, et al. Polysulfone mixed-matrix membranes comprising poly(ethylene glycol)-grafted carbon nanotubes: mechanical properties and CO2 separation performance[J]. Industrial & Engineering Chemistry Research, 2021, 60(30): 11289-11308. |
| [7] |
ZHAO H J, DONG J L, CHEN S J, et al. Metal-organic frameworks and their composites for carbon dioxide capture: recent advances and challenges[J]. Fuel, 2024, 378: 132973. DOI:10.1016/j.fuel.2024.132973 |
| [8] |
SHEN M H, TONG L G, YIN S W, et al. Cryogenic technology progress for CO2 capture under carbon neutrality goals: a review[J]. Separation and Purification Technology, 2022, 299: 121734. DOI:10.1016/j.seppur.2022.121734 |
| [9] |
VARGHESE A M, REDDY K S K, BHORIA N, et al. Enhancing effect of UV activation of graphene oxide on carbon capture performance of metal-organic framework/graphene oxide hybrid adsorbents[J]. Chemical Engineering Journal, 2021, 420: 129677. DOI:10.1016/j.cej.2021.129677 |
| [10] |
NUNES I D S, SCHNORR C, PERONDI D, et al. Valorization of different fractions from butiá pomace by pyrolysis: H2 generation and use of the biochars for CO2 capture[J]. Molecules, 2022, 27(21): 7515. DOI:10.3390/molecules27217515 |
| [11] |
VARGHESE A M, REDDY K S K, SINGH S, et al. Performance enhancement of CO2 capture adsorbents by UV treatment: the case of self-supported graphene oxide foam[J]. Chemical Engineering Journal, 2020, 386: 124022. DOI:10.1016/j.cej.2020.124022 |
| [12] |
KUMAR JHA R, BHUNIA H, BASU S. UV activated monolithic graphene oxide-based adsorbents for dynamic CO2 capture: Kinetic, isotherm and thermodynamic studies[J]. Chemical Engineering Science, 2024, 285: 119572. DOI:10.1016/j.ces.2023.119572 |
| [13] |
VARGHESE A M, KUPPIREDDY S K R, KARANIKOLOS G N. Metal-and MOF-doped carbonaceous adsorbents for selective hydrogen storage at ambient temperature[C]//Proceedings of 2023 AlChE Annual Meeting. Orlando: AlChE, 2023.
|
| [14] |
REDDY K S K, VARGHESE A M, OGUNGBENRO A E, et al. Aminosilane-modified ordered hierarchical nanostructured silica for highly-selective carbon dioxide capture at low pressure[J]. ACS Applied Engineering Materials, 2023, 1(2): 720-733. DOI:10.1021/acsaenm.2c00136 |
| [15] |
MADHU J, MADURAI RAMAKRISHNAN V, SANTHANAM A, et al. Comparison of three different structures of zeolites prepared by template-free hydrothermal method and its CO2 adsorption properties[J]. Environmental Research, 2022, 214: 113949. DOI:10.1016/j.envres.2022.113949 |
| [16] |
PAPAGEORGIOU A, REDDY K S K, KARONIS D, et al. Morphology, activation, and metal substitutioneffects of AlPO4-5 for CO2 pressure swing adsorption[J]. Frontiers in Chemistry, 2020, 8: 568669. DOI:10.3389/fchem.2020.568669 |
| [17] |
RANGARAJ V M, REDDY K S K, KARANIKOLOS G N. Ionothermal synthesis of phosphonitrilic-core covalent triazine frameworks for carbon dioxide capture[J]. Chemical Engineering Journal, 2022, 429: 132160. DOI:10.1016/j.cej.2021.132160 |
| [18] |
AGBAJE T A, SINGH S, REDDY K S K, et al. Salt-free synthesis of Cu-BTC metal-organic framework exhibiting mesoporosity and enhanced carbon dioxide adsorption[J]. Microporous and Mesoporous Materials, 2021, 324: 111265. DOI:10.1016/j.micromeso.2021.111265 |
| [19] |
POKHREL J, BHORIA N, WU C, et al. Cu-and Zr-based metal organic frameworks and their composites with graphene oxide for capture of acid gases at ambient temperature[J]. Journal of Solid State Chemistry, 2018, 266: 233-243. DOI:10.1016/j.jssc.2018.07.022 |
| [20] |
GUERRERO PEÑA G D J, REDDY K S K, VARGHESE A M, et al. Carbon dioxide adsorbents from flame-made diesel soot nanoparticles[J]. Science of the Total Environment, 2023, 859: 160140. DOI:10.1016/j.scitotenv.2022.160140 |
| [21] |
WADI V S, VARGHESE A M, KUPPIREDDY S, et al. Three-dimensional graphene with the decoration of elemental sulfur-based sulfur-nitrogen dots for CO2 capture[J]. Journal of Environmental Chemical Engineering, 2024, 12(4): 113130. DOI:10.1016/j.jece.2024.113130 |
| [22] |
GHOSH S, RAMAPRABHU S. Green synthesis of transition metal nanocrystals encapsulated into nitrogen-doped carbon nanotubes for efficient carbon dioxide capture[J]. Carbon, 2019, 141: 692-703. DOI:10.1016/j.carbon.2018.09.083 |
| [23] |
SZCZĘŚNIAK B, GŁOWNIAK S, CHOMA J, et al. Mesoporous carbon-alumina composites, aluminas and carbons prepared via a facile ball milling-assisted strategy[J]. Microporous and Mesoporous Materials, 2022, 346: 112325. DOI:10.1016/j.micromeso.2022.112325 |
| [24] |
SALIMIAN S, ZADHOUSH A, MOHAMMADI A. A review on new mesostructured composite materials: Part I. synthesis of polymer-mesoporous silica nanocomposite[J]. Journal of Reinforced Plastics and Composites, 2018, 37(7): 441-459. DOI:10.1177/0731684417752081 |
| [25] |
HOSSEIN TEHRANI N H M, ARDJMAND M, BAZMI M, et al. Polydopamine-modified mesoporous silica materials as a novel adsorbent for superior CO2 adsorption: experimental and DFT study[J]. Journal of Environmental Chemical Engineering, 2023, 11(5): 110451. DOI:10.1016/j.jece.2023.110451 |
| [26] |
YUAN D H, ZHU X N, CHEN L, et al. Layer-by-layer self-assembly of sodium tripolyphosphate/chitosan composites on mesoporous alumina for CO2 adsorption[J]. Materials Chemistry and Physics, 2019, 230: 93-99. DOI:10.1016/j.matchemphys.2019.03.040 |
| [27] |
LIU Q H, FANG Y P, MIAO C H, et al. Preparation of ZSM-5 molecular sieve modified by kaolin and its CO2 adsorption performance investigation[J]. Microporous and Mesoporous Materials, 2023, 360: 112678. DOI:10.1016/j.micromeso.2023.112678 |
| [28] |
CHEUNG O, BACSIK Z, FIL N, et al. Selective adsorption of CO2 on zeolites NaK-ZK-4 with Si/Al of 1.8-2.8[J]. ACS Omega, 2020, 5(39): 25371-25380. DOI:10.1021/acsomega.0c03749 |
| [29] |
KUPPIREDDY S, VARGHESE A M, ARAJ H A, et al. A combined experimental and simulations assessment of CO2 capture and CO2/H2 separation performance of aminosilane-grafted MCM-41 and pore-expanded MCM-41[J]. Microporous and Mesoporous Materials, 2024, 377: 113220. DOI:10.1016/j.micromeso.2024.113220 |
| [30] |
BARARPOUR S T, KARAMI D, MAHINPEY N. Utilization of mesoporous alumina-based supports synthesized by a surfactant-assisted technique for post-combustion CO2 capture[J]. Journal of Environmental Chemical Engineering, 2021, 9(4): 105661. DOI:10.1016/j.jece.2021.105661 |
| [31] |
BAHARI M B, MAMAT C R, JALIL A A, et al. Mesoporous alumina: a comprehensive review on synthesis strategies, structure, and applications as support for enhanced H2 generation via CO2-CH4 reforming[J]. International Journal of Hydrogen Energy, 2022, 47(98): 41507-41526. DOI:10.1016/j.ijhydene.2021.12.145 |
| [32] |
CUI W L, TANG K, CHEN Y Q, et al. Regulating the particle sizes of NaA molecular sieves toward enhanced heavy metal ion adsorption[J]. New Journal of Chemistry, 2024, 48(17): 7863-7874. DOI:10.1039/D3NJ05924C |
| [33] |
ZHANG M S, WANG X L. Preparation of a gangue-based X-type zeolite molecular sieve as a multiphase fenton catalyst and its catalytic performance[J]. ACS Omega, 2021, 6(28): 18414-18425. DOI:10.1021/acsomega.1c02469 |
| [34] |
ZHU J L, YAN S Y, QIAN Y, et al. Fabrication of fluffy-ball like ZSM-5 zeolite and its application in hexane catalytic cracking[J]. Microporous and Mesoporous Materials, 2023, 351: 112465. DOI:10.1016/j.micromeso.2023.112465 |
| [35] |
FAN X J, ZHANG B Q, SU Z Y, et al. Preparation, surface acidity and catalytic performance of beta/ZSM-5 composite molecular sieve[J]. Chemical Physics, 2022, 558: 111512. DOI:10.1016/j.chemphys.2022.111512 |
| [36] |
LIU Q H, WU X L, TUO C, et al. Preparation of Y-type molecular sieve based on bentonite and study of its performance in hydrocatalytic cracking of shale oil[J]. Research on Chemical Intermediates, 2024, 50(7): 3239-3269. DOI:10.1007/s11164-024-05297-3 |
| [37] |
ZHENG Y S, ZHOU J X, MA Z J, et al. Preparation of a high-silicon ZSM-5 molecular sieve using only coal gangue as the silicon and aluminum sources[J]. Materials, 2023, 16(12): 4338. DOI:10.3390/ma16124338 |
| [38] |
SUN J X, WANG X H, ZHOU Y S, et al. Synthesis of nanoporous flower-like Y-SAPO-11 composite molecular sieves for hydrocracking of n-Hexadecane[J]. ACS Applied Nano Materials, 2024, 7(7): 7582-7594. DOI:10.1021/acsanm.4c00135 |
| [39] |
WANG Y, ZHANG T, TAN W W, et al. Effect of hydrofluoric acid-modified Co3O4/Y-type molecular sieves on MFC performance[J]. Journal of Water Process Engineering, 2024, 59: 104946. DOI:10.1016/j.jwpe.2024.104946 |
| [40] |
XU C, WEI W C, HE Y. Enhanced hydrogen separation performance of Linde type-a zeolite molecular sieving membrane by cesium ion exchange[J]. Materials Letters, 2022, 324: 132680. DOI:10.1016/j.matlet.2022.132680 |
| [41] |
ZHANG Y B, ZENG J, XU L, et al. Removal of elemental mercury from simulated flue gas by a copper-based ZSM-5 molecular sieve[J]. Coatings, 2022, 12(6): 772. DOI:10.3390/coatings12060772 |
| [42] |
WANG L Y, QU C, MENG F W, et al. Enhancement of carbon dioxide adsorption performance on mesoporous alumina modified with alkaline earth metals[J]. Colloids and Surfaces A: Physicochemical and Engineering Aspects, 2024, 690: 133823. DOI:10.1016/j.colsurfa.2024.133823 |
| [43] |
DA SILVA J F, ZAPELINI I W, FERRACINE E D D S, et al. Exploring surface silanols in mesoporous Na-LTA zeolite to enhance its catalytic activity in Knoevenagel condensation by grafting amino groups[J]. Microporous and Mesoporous Materials, 2024, 378: 113255. DOI:10.1016/j.micromeso.2024.113255 |
