2023, Vol. 44
2. 上海理工大学 机械工程学院，上海 200093
2. School of Mechanical Engineering, University of Shanghai for Science and Technology, Shanghai 200093, China
钛合金具有优良的力学性能、生物相容性，已被广泛用于生物医学应用[1-2]。但CP-Ti合金的抗拉强度相对较低，限制了其在医疗行业中的应用[3-4]。Ti-6Al-4V合金长期植入人体后释放V离子，具有一定的细胞毒性[5-6]。此外，上述材料的弹性模量远高于人骨的（10～30 GPa），这会产生“应力屏蔽”效应导致骨萎缩[7-8]。因此，含有无毒元素的β型钛合金由于其低弹性模量，令人满意的耐腐蚀性、良好的生物相容性而被开发出来[9-10]。
在新开发的β型钛合金中，Ti-Nb基合金通常表现为低弹性模量，如Ti-29Nb-13Ta-4.6Zr[11]、Ti-16Nb-4Cr[12]、Ti-33Nb-4Sn[13]合金。Fe作为强β相稳定元素，可以降低钛合金的成本[14]。研究表明，在Ti-Mo合金中添加质量分数为3%的Fe会产生TiFe2金属间化合物，导致合金塑性降低[15-16]，添加微量Fe的Ti-Fe二元合金具有优异的力学性能[14]。Sn能够起到固溶强化、增加塑性应变量的作用[17-18]。研究表明，在Ti-Nb-Fe合金中加入质量分数为4%的Sn，合金具有优异的力学性能[19]。
本文首先确定Fe、Sn的质量分数分别为2%、4%，通过改变Nb的质量分数设计出一系列亚稳β相Ti-（22, 24, 26, 28） Nb-2Fe-4Sn合金，以期获得较高强度、低弹性模量、良好的塑性。
1 材料与方法采用商业纯Ti（质量分数为99.995%）、Nb（质量分数为99.95%）、Fe（质量分数为99.95%）、Sn（质量分数为99.99%），在水冷坩埚真空非自耗电弧炉进行熔炼，制备了纽扣状Ti-（22, 24, 26, 28） Nb-2Fe-4Sn合金铸锭。每个铸锭被翻转、重熔5次，确保其化学均匀性。铸锭在1 100 °C下保温5 h，然后水淬。随后，将铸锭冷轧成厚度为1.6 mm的薄板。用于分析和测试的样品在800 °C下进行1 h的固溶处理，然后进行水淬。样品每次热处理后使用砂纸磨去表面氧化层。逐级打磨并抛光至镜面的样品采用体积分数为5%的氢氟酸溶液蚀刻大约15 s，采用光学显微镜（optical microstructure, OM）观察合金的显微组织。采用X射线衍射仪（X-ray diffractometer，XRD）检测合金的物相组成，辐射源为Cu-Kα1，工作电压为40 kV，工作电流为40 mA，扫描速度为6°/min，扫描角度2θ为30°～80°。采用电子万能材料试验机以0.5 mm/min的拉伸速率对尺寸为12 mm×3 mm×1.5 mm的合金样品进行室温拉伸试验，试验过程中，将引伸计固定在试样上以保证测试应变的精确性。采用扫描电子显微镜（scanning electron microscope，SEM）观察样品拉伸断口形貌。
2 结果与讨论 2.1 合金相组成和显微组织图1为固溶处理后合金的XRD谱图如图1所示。从图1中可以看出只检测出了β相衍射峰：β（110）、β（200）、β（211），说明所有合金均为单一的β相合金。β（211）衍射峰的相对强度与标准PDF卡（No. 44～1 288）不一致，且随Nb的增加而发生变化。研究表明，衍射峰强度的变化通常与晶粒择优取向有关[20]，Ti-Nb-Al合金冷轧＋固溶处理后，{112}β<110>β织构引起了β（211）的最强衍射峰[21]。因此，认为Nb的增加会影响冷轧和后续热处理过程中晶粒的取向。
|

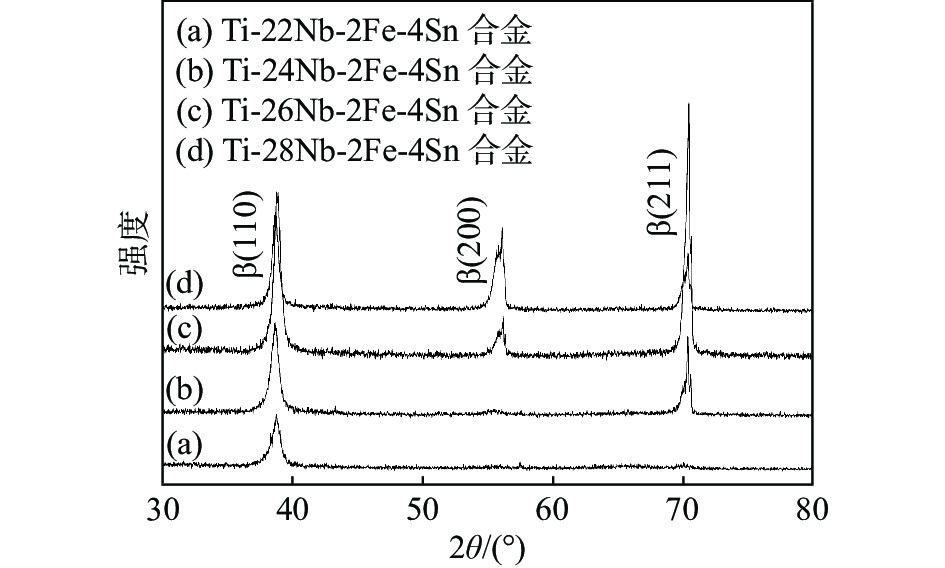

图 1 固溶后合金的XRD谱图 Fig. 1 XRD patterns of the alloys after solution treatment |
研究表明，亚稳β相Ti-Nb合金在β相转变温度以上淬火时通常会有α″马氏体和无热ω相的出现[22]。而从图1的XRD谱图中没有观察到α"相或ω相的衍射峰，说明合金的马氏体相变温度低于室温[23]。Kim等[24]研究了二元Ti-Nb合金，指出Nb的质量分数每增加1%，马氏体相变起始温度就会降低43 K。在Ti-33Nb合金中加入质量分数为2%的Fe，其α"相含量减少，Fe能够抑制α"马氏体的产生[25]。Hu等[26]从第一性原理计算中发现，Sn是比Nb更强的β相稳定剂，添加一定量的Sn可以抑制ω相的形成。在Ti-22Nb合金中添加原子分数为2.5%的Sn可以抑制α"马氏体相变[27]。故Ti-（22, 24, 26 ,28） Nb-2Fe-4Sn由于质量分数2%的Fe、4%的Sn的加入，随着Nb含量的增加稳定了β相，使得合金相组成不变。
图2为固溶处理后合金的OM图。从图2中可以看出，在最终固溶处理后，所有合金中只观察观察到了等轴β相晶粒，这与图1中的XRD检测结果相一致。
|

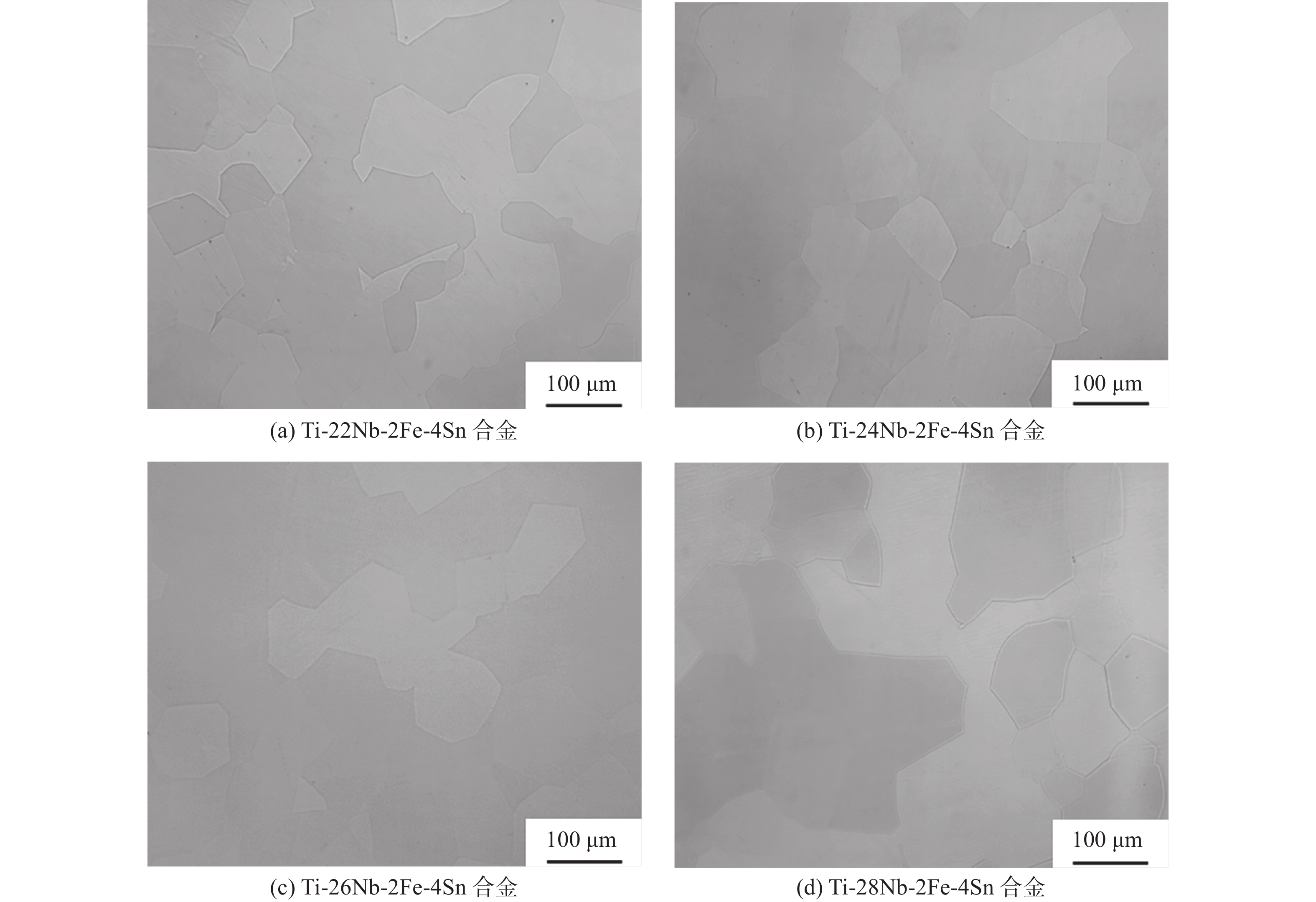

图 2 固溶后合金的OM图 Fig. 2 OM images of the alloys after solution treatment |
图3为合金的应力−应变曲线。从图3中可以看出，所有合金拉伸曲线均表现为：弹性变形—屈服—塑性变形—断裂。Ti-（22, 24） Nb-2Fe-4Sn合金的应力随着应变的增加而不断增加，其在弹性变形与塑性变形之间表现出非线性变形行为，屈服现象不明显。随着Nb含量的增加，β相稳定性增强，非线性变形行为随着β相稳定性的增加而受到抑制。Ti-（26, 28）Nb-2Fe-4Sn合金在拉伸变形过程中表现出明显的屈服现象。
|

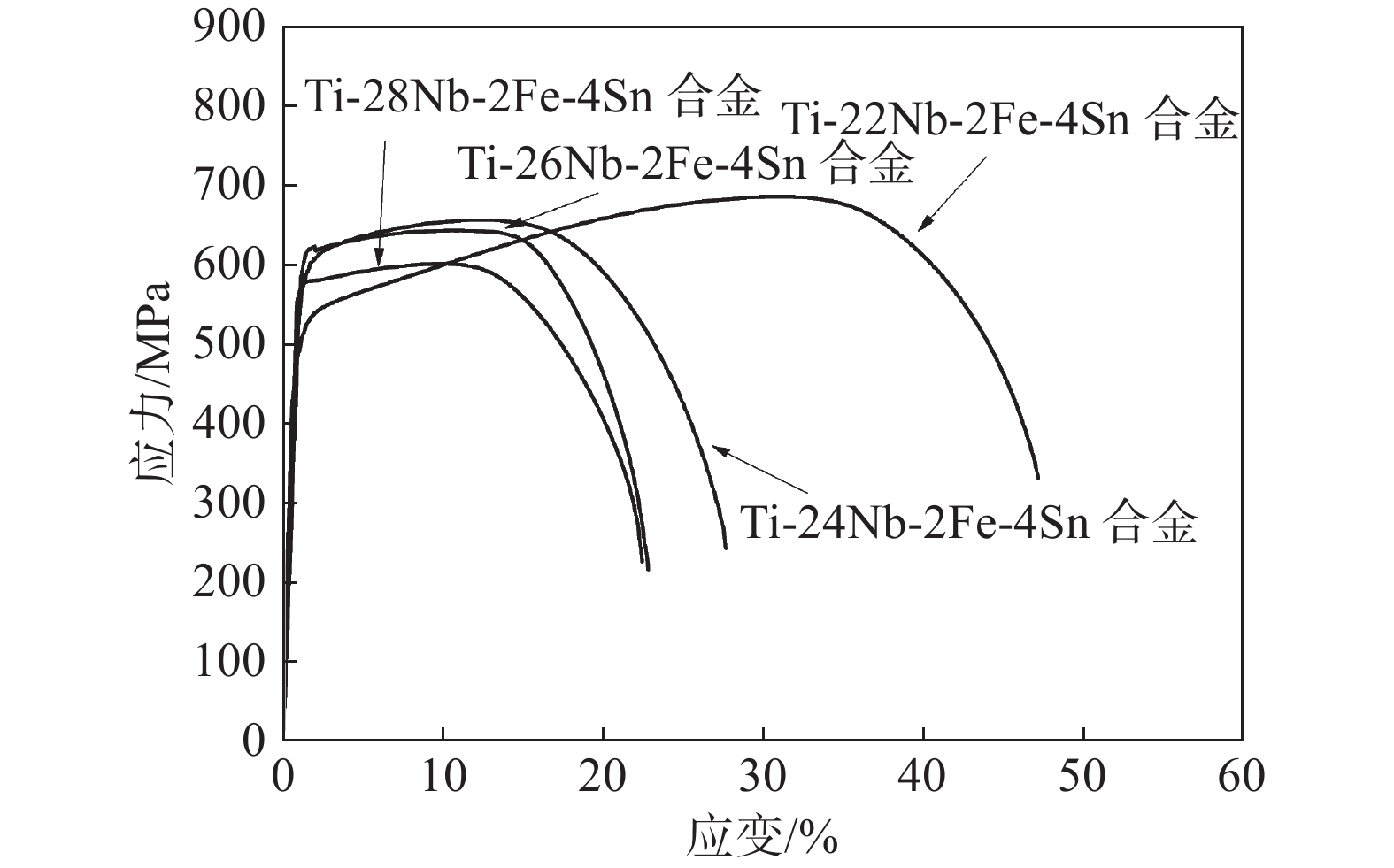

图 3 合金的应力−应变曲线 Fig. 3 Stress-strain curves of the alloys |
图4为拉伸后合金的OM图。在拉伸后的Ti-（22、24）Nb-2Fe-4Sn合金的β相晶粒中可以观察到许多板条，在Ti-26Nb-2Fe合金中可以观察到少量的板条，在Ti-28Nb-2Fe-4Sn中并未发现板条。随着Nb含量的增加，板条数量逐渐减少。亚稳态β相钛合金的变形行为随着β相稳定性的增加变形模式如下：应力诱发马氏体相变、{332}β<113>β孪晶变形、{112}β<111>β孪晶变形和位错滑移变形[28]。结合图5拉伸后合金的XRD谱图，拉伸后合金均为单一的β相合金，表明随着Nb含量的增加，Ti-Nb-Fe-Sn合金中β相稳定性提高，变形机制由孪晶变形逐渐转变为位错滑移变形。Shin等[29]指出孪晶的出现可以增加合金拉伸延展性、加工硬化率，这有利于提升Ti-Nb-Fe-Sn合金的力学性能。
|

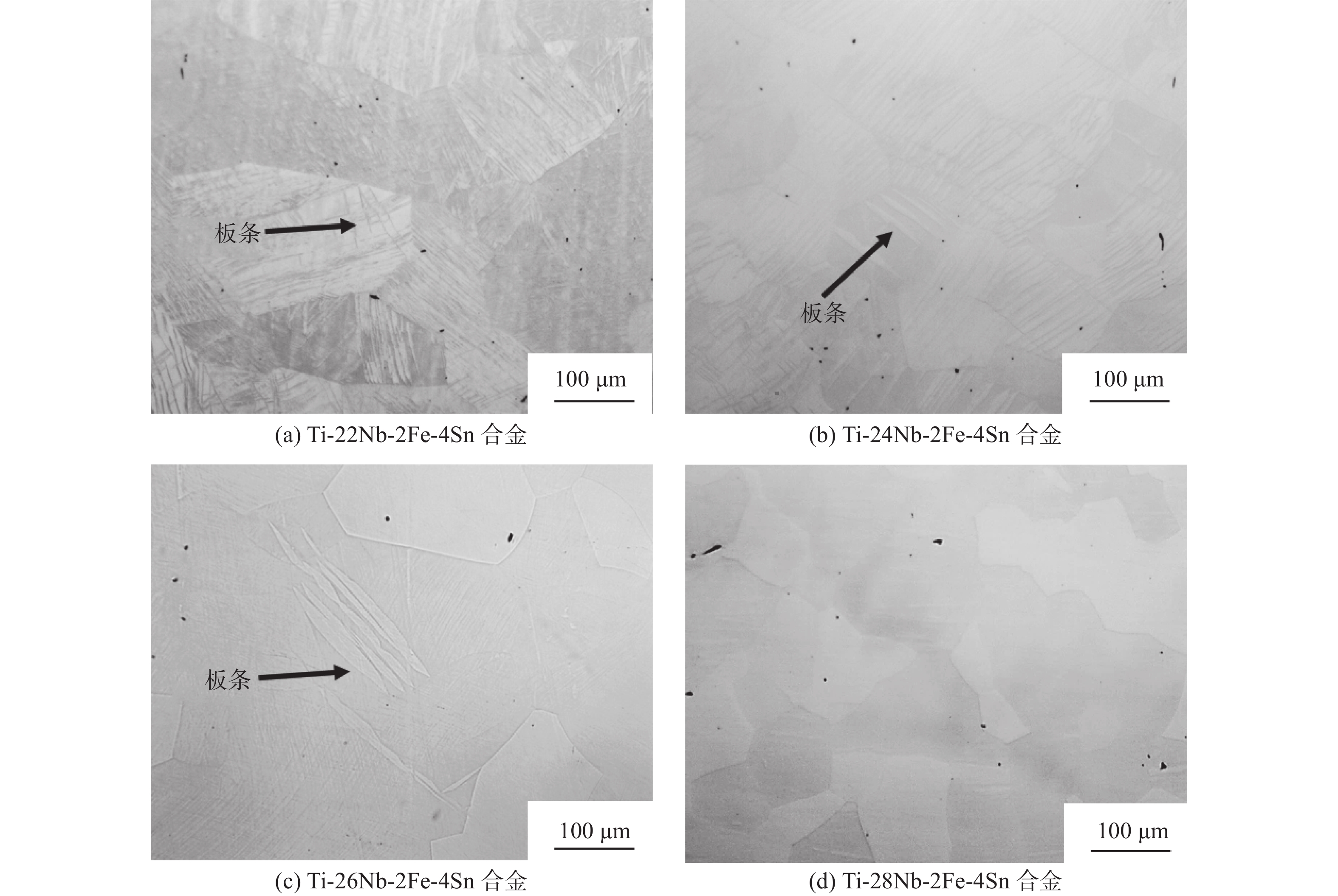

图 4 拉伸后合金的OM图 Fig. 4 OM images of the alloys after tension |
|

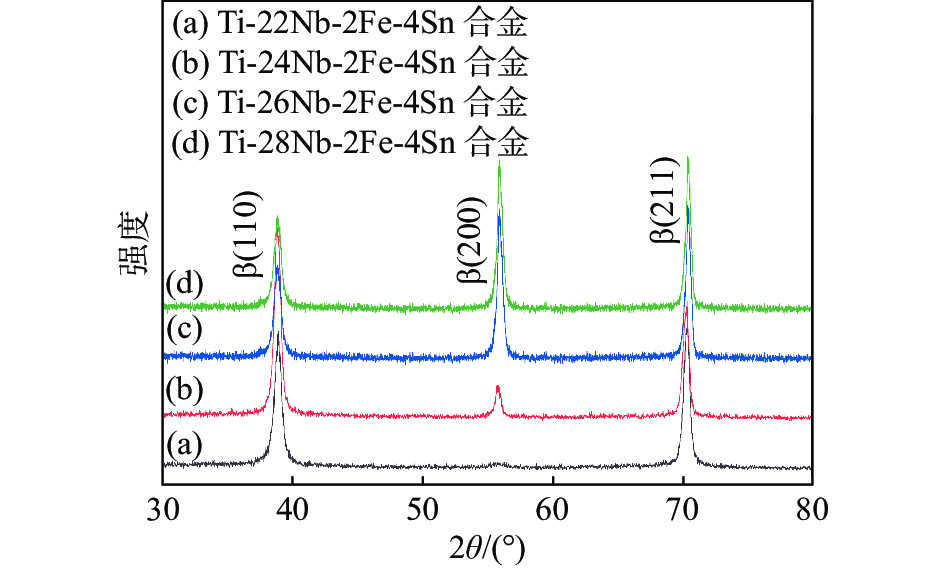

图 5 拉伸后合金的XRD谱图 Fig. 5 XRD diffraction patterns of the alloys after tension |
图6为合金的力学性能。从图6中可以看出，合金的弹性模量随着Nb含量的增加，呈现先减小后增大的趋势。Ti-22Nb-2Fe-4Sn合金的最大弹性模量约为75 GPa。随着Nb含量的增加，弹性模量开始降低，Ti-26Nb-2Fe-2Sn合金的弹性模量约为68 GPa，当Nb的质量分数增加到26%时，合金具有最低的弹性模量约为59 GPa。当Nb含量进一步增加，合金的弹性模量略有增加。弹性模量的变化与先前报道的结果相关，即弹性模量在具有单一亚稳β相的钛合金中最低，并且随着β相稳定性的进一步增强而增加[30]。从图6中还可以看出，合金的抗拉强度和屈服强度呈先上升后下降的趋势。在Ti-（22, 24） Nb-2Fe-4Sn合金中，抗拉强度和屈服强度之间的巨大差异与孪晶有关，孪晶的出现通常使亚稳的β相钛合金表现出较低的屈服强度[29]。Ti-（22, 24）Nb-2Fe-4Sn合金具有较高的抗拉强度，主要是因为Hall–Petch效应，随着高度错位的孪晶界的不断产生，使位错滑移的有效行程减少，因此，提高了合金的加工硬化率，造成合金的强度升高。随着Nb含量的增加，β相趋于稳定，孪晶减少，变形机制转为位错滑移为主，合金加工硬化能力减小，抗拉强度下降。
|

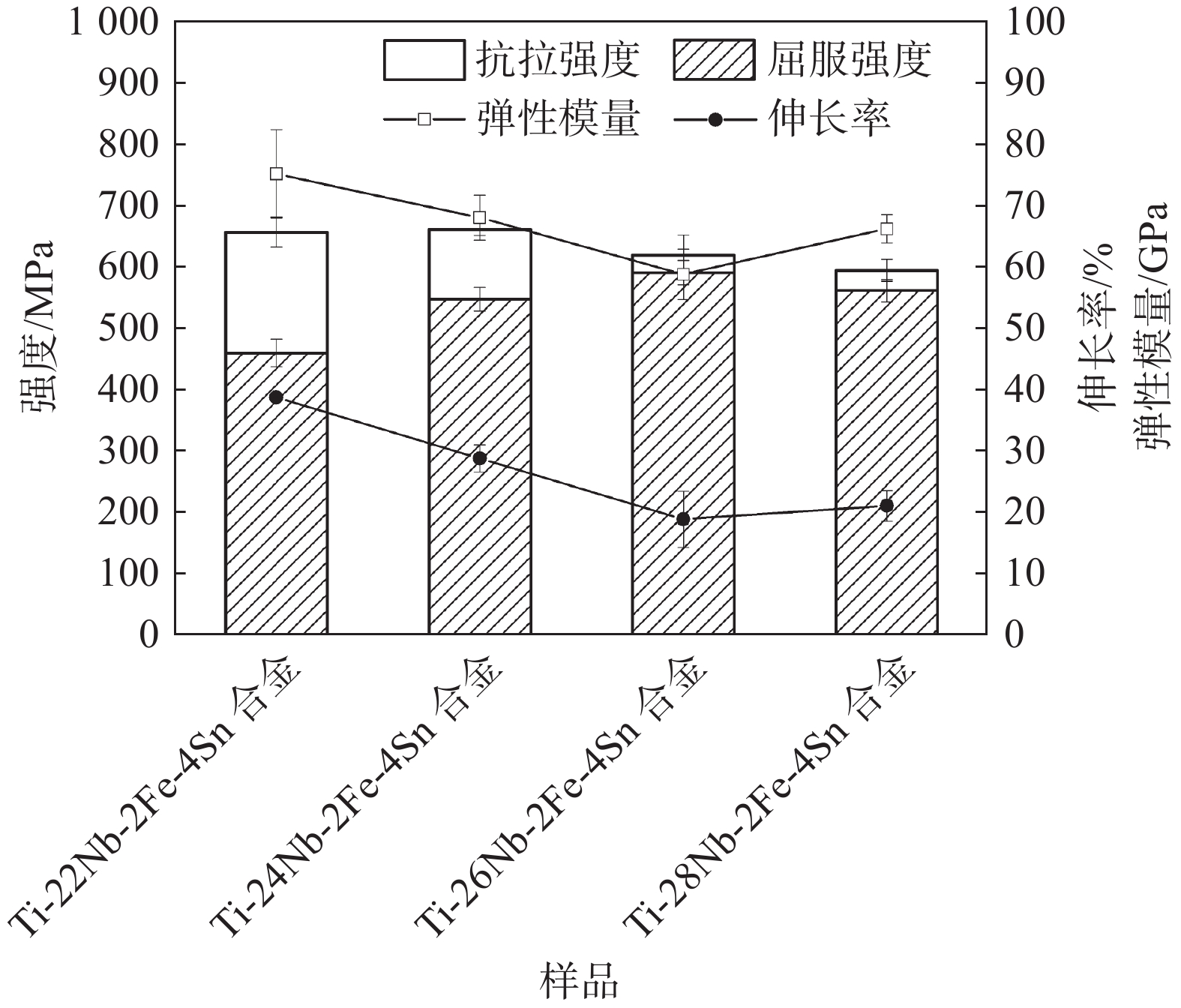

图 6 合金的综合力学性能 Fig. 6 Comprehensive mechanical properties of the alloys |
合金伸长率随着Nb含量的变化先增加后降低。合金的伸长率主要与β相稳定性决定的显微组织和变形机制密切相关。在亚稳β相钛合金中，报道了孪晶诱导塑性，对材料的塑性起到增益的作用，通常表现出低屈服强度、大的均匀伸长率、高应变硬化率[29]。Ti-（22, 24）Nb-2Fe-4Sn合金在拉伸过程产生了较多的孪晶，使其得到有较高的伸长率分别为39%、29%。当合金中Nb含量增加后，β相变得稳定，抑制了孪晶的产生，Ti-（26, 28）Nb-2Fe-4Sn合金的伸长率稍微降低至19%、21 %。医用钛合金的伸长率分布在10%～20%[30]，Ti-（22, 24, 26, 28）Nb-2Fe-4Sn合金的伸长率均能满足该要求。
2.4 合金的拉伸断口分析图7为合金拉伸断口整体SEM图。从图7中可以看出，所有合金都出现了颈缩，在断裂面上都有不同数量及深度的韧窝，表明是韧性断裂。Ti-22Nb-2Fe-4Sn合金、Ti-24Nb-2Fe-4Sn合金颈缩程度明显，表明其塑性较好；Ti-26Nb-2Fe-4Sn合金宏观上出现了起伏较大且相对光滑的区域，韧窝数量最少，表明其塑性较差；Ti-28Nb-2Fe-4Sn合金颈缩程度小于Ti-（22, 24） Nb-2Fe-4Sn合金的，结合图5，其伸长率小于Ti-（22, 24） Nb-2Fe-4Sn合金的。
|

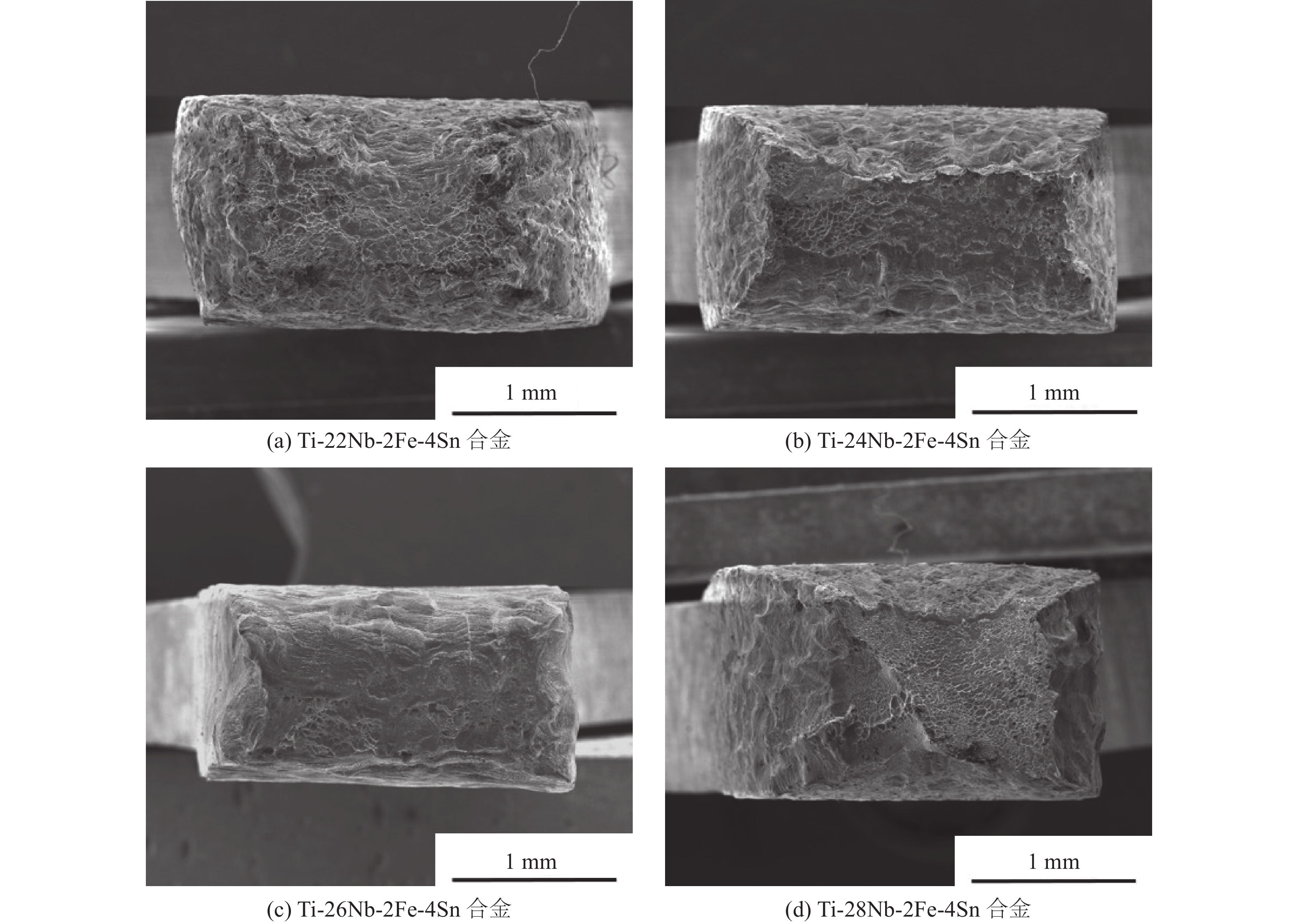

图 7 合金拉伸断口整体SEM图 Fig. 7 Overall SEM images of the alloy fracture surfaces |
图8为合金拉伸断口的SEM图。从图8中可以看出，合金断口均呈明显的韧性断裂特征，在断口表面有一定数量的大小不等的韧窝。在Ti-（22, 24, 26）Nb-2Fe-4Sn合金中观察到的韧窝尺寸较大，且出现了变形。而在Ti-28Nb-2Fe-4Sn合金中观察到尺寸较小等轴韧窝。研究表明，韧窝的大小和深浅与材料塑性有关，韧窝尺寸大且深，表明合金的塑性较好。随着Nb含量的增加，合金变形机制由Ti-22Nb-2Fe-4Sn合金的孪晶变形逐渐转变为Ti-28Nb-2Fe-4Sn合金的位错滑移变形，对应于韧窝尺寸的减小，合金的塑性有所下降。
|

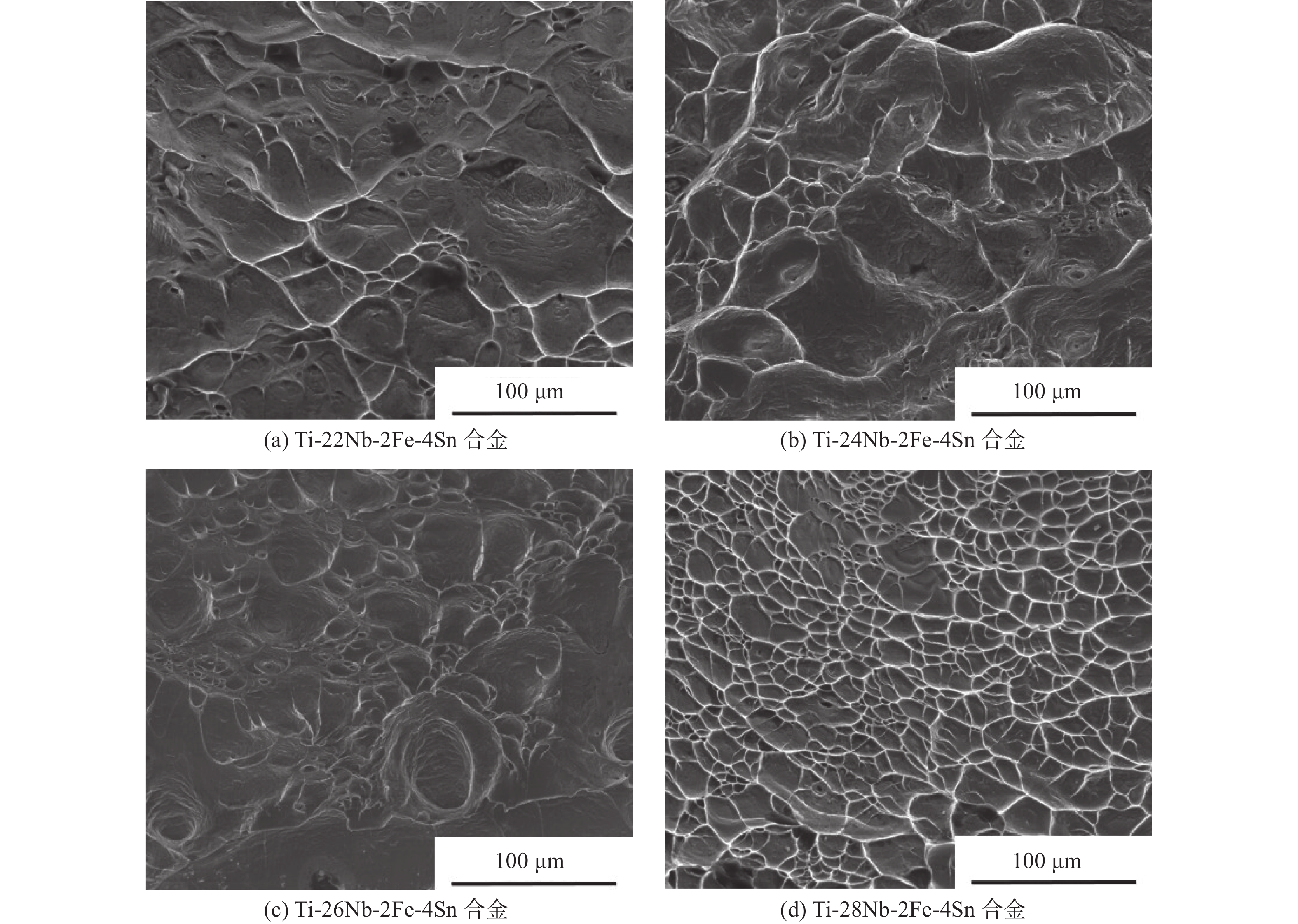

图 8 合金拉伸断口的SEM图 Fig. 8 SEM images of the alloy fracture surfaces |
研究了Nb含量对β相Ti-（22, 24, 26, 28） Nb-2Fe-4Sn合金弹性模量、抗拉强度、伸长率和变形机制的影响。根据试验结果，可以得到如下结论：
（1）合金固溶后为单一的β相，且β衍射峰变得越来越明显，Nb的添加稳定了β相。
（2）随之Nb含量的增加，Ti-Nb-2Fe-4Sn合金的变形机制由孪晶诱导塑性变形转变为位错滑移变形。
（3）合金拉伸断口呈明显的韧性断裂特征，在断口表面有一定数量大小不等的韧窝。
（4）Ti-26Nb-2Fe-4Sn合金具有较低的弹性模量（59 GPa）、较高的伸长率（19%）、较高的抗拉强度（621 MPa），具有良好的生物医学应用前景。
| [1] |
马广昊, 李强, 常春涛, 等. 超弹性β-Ti合金研究进展[J]. 有色金属材料与工程, 2018, 39(5): 46-50. |
| [2] |
NIINOMI M. Biologically and mechanically biocompatible titanium alloys[J]. Materials Transactions, 2008, 49(10): 2170-2178. DOI:10.2320/matertrans.L-MRA2008828 |
| [3] |
ELIAS C N, FERNANDES D J, RESENDE C R S, et al. Mechanical properties, surface morphology and stability of a modified commercially pure high strength titanium alloy for dental implants[J]. Dental Materials, 2015, 31(2): e1-e13. DOI:10.1016/j.dental.2014.10.002 |
| [4] |
LA BUDDE J K, OROSZ J F, BONFIGLIO T A, et al. Particulate titanium and cobalt-chrome metallic debris in failed total knee arthroplasty. A quantitative histologic analysis[J]. The Journal of Arthroplasty, 1994, 9(3): 291-304. DOI:10.1016/0883-5403(94)90084-1 |
| [5] |
SMITH D C, LUGOWSKI S, MCHUGH A, et al. Systemic metal ion levels in dental implant patients[J]. The International Journal of Oral & Maxillofacial Implants, 1997, 12(6): 828-834. |
| [6] |
GOPI G, SHANMUGASUNDARAM S, KRISHNAKUMAR RAJA V B, et al. Evaluation of serum metal ion levels in dental implant patients: a prospective study[J]. Annals of Maxillofacial Surgery, 2021, 11(2): 261-265. DOI:10.4103/ams.ams_70_21 |
| [7] |
GEPREEL M A H, NIINOMI M. Biocompatibility of Ti-alloys for long-term implantation[J]. Journal of the Mechanical Behavior of Biomedical Materials, 2013, 20: 407-415. DOI:10.1016/j.jmbbm.2012.11.014 |
| [8] |
LONG M, RACK H J. Titanium alloys in total joint replacement-a materials science perspective[J]. Biomaterials, 1998, 19(18): 1621-1639. DOI:10.1016/S0142-9612(97)00146-4 |
| [9] |
LI Y H, YANG C, ZHAO H D, et al. New developments of Ti-based alloys for biomedical applications[J]. Materials, 2014, 7(3): 1709-1800. DOI:10.3390/ma7031709 |
| [10] |
杨佳惠, 张一凡, 武俊霞, 等. 生物医用钛合金研究进展[J]. 稀有金属与硬质合金, 2021, 49(5): 29-34,40. |
| [11] |
NIINOMI M, HATTORI T, MORIKAWA K, et al. Development of low rigidity β-type titanium alloy for biomedical applications[J]. Materials Transactions, 2002, 43(12): 2970-2977. DOI:10.2320/matertrans.43.2970 |
| [12] |
LI Q, MA G H, LI J J, et al. Development of low-Young's modulus Ti-Nb-based alloys with Cr addition[J]. Journal of Materials Science, 2019, 54(11): 8675-8683. DOI:10.1007/s10853-019-03457-0 |
| [13] |
GUO S, MENG Q K, ZHAO X Q, et al. Design and fabrication of a metastable β-type titanium alloy with ultralow elastic modulus and high strength[J]. Scientific Reports, 2015, 5(1): 14688. DOI:10.1038/srep14688 |
| [14] |
MIN J, GUO Y H, NIU J Z, et al. The characteristic of Fe as a β-Ti stabilizer in Ti alloys[J]. Materials, 2021, 14(24): 7516. DOI:10.3390/ma14247516 |
| [15] |
BAO Y, ZHANG M, LIU Y, et al. High strength, low modulus and biocompatible porous Ti-Mo-Fe alloys[J]. Journal of Porous Materials, 2014, 21(6): 913-919. DOI:10.1007/s10934-014-9837-0 |
| [16] |
CAO G H, PENG Y F, LIU N, et al. Formation of a bimodal structure in ultrafine Ti-Fe-Nb alloys with high-strength and enhanced ductility[J]. Materials Science and Engineering:A, 2014, 609: 60-64. DOI:10.1016/j.msea.2014.04.088 |
| [17] |
杨文, 李小武, 张广平. 生物医用含锡元素钛合金的研究和进展[J]. 材料导报, 2007, 21(9): 56-58,66. DOI:10.3321/j.issn:1005-023X.2007.09.015 |
| [18] |
BAHL S, KRISHNAMURTHY A S, SUWAS S, et al. Controlled nanoscale precipitation to enhance the mechanical and biological performances of a metastable βTi-Nb-Sn alloy for orthopedic applications[J]. Materials & Design, 2017, 126: 226-237. |
| [19] |
IJAZ M F, TASAKI W, KIM H Y, et al. Achievement of ultralow elastic modulus through optimization of phase stability and recrystallization texture in Ti-Nb-Fe-Sn alloys[J]. Advanced Engineering Materials, 2023, 25(19): 2300468. DOI:10.1002/adem.202300468 |
| [20] |
DONG R F, ZHANG X Y, KOU H C, et al. Texture evolution associated with the preferential recrystallization during annealing process in a hot-rolled near βtitanium alloy[J]. Journal of Materials Research and Technology, 2021, 12: 63-73. DOI:10.1016/j.jmrt.2021.02.062 |
| [21] |
INAMURA T, SHIMIZU R, KIM H Y, et al. Optimum rolling ratio for obtaining {001}< 110 > recrystallization texture in Ti-Nb-Al biomedical shape memory alloy[J]. Materials Science and Engineering:C, 2016, 61: 499-505. DOI:10.1016/j.msec.2015.12.086 |
| [22] |
WANG Y B, ZHENG Y F. The microstructure and shape memory effect of Ti-16 at. %Nb alloy[J]. Materials Letters, 2008, 62(2): 269-272. DOI:10.1016/j.matlet.2007.05.038 |
| [23] |
MATSUMOTO H, WATANABE S, HANADA S. Beta TiNbSn alloys with low young's modulus and high strength[J]. Materials Transactions, 2005, 46(5): 1070-1078. DOI:10.2320/matertrans.46.1070 |
| [24] |
KIM H Y, ASHIMOTO S, KIM J I, et al. Mechanical properties and shape memory behavior of ti-nb alloys[J]. Materials Transactions, 2004, 45(7): 2443-2448. DOI:10.2320/matertrans.45.2443 |
| [25] |
GU S Y, ZHOU Z C, MIN N. Effects of element (Al, Mo, Sn and Fe) doping on phase structure and mechanical properties of the Ti-Nb-based alloys[J]. Metals, 2022, 12(8): 1249. DOI:10.3390/met12081249 |
| [26] |
HU Q M, LI S J, HAO Y L, et al. Phase stability and elastic modulus of Ti alloys containing Nb, Zr, and/or Sn from first-principles calculations[J]. Applied Physics Letters, 2008, 93(12): 121902. DOI:10.1063/1.2988270 |
| [27] |
OZAKI T, MATSUMOTO H, WATANABE S, et al. Beta Ti alloys with low Young's modulus[J]. Materials Transactions, 2004, 45(8): 2776-2779. DOI:10.2320/matertrans.45.2776 |
| [28] |
LAI M J, LI T, RAABE D. ω phase acts as a switch between dislocation channeling and joint twinning- and transformation-induced plasticity in a metastable β titanium alloy[J]. Acta Materialia, 2018, 151: 67-77. DOI:10.1016/j.actamat.2018.03.053 |
| [29] |
SHIN S, ZHU C Y, VECCHIO K S. Effect of twinned-structure on deformation behavior and correlated mechanical properties in a metastable β-Ti alloy[J]. Journal of Alloys and Compounds, 2019, 811: 152054. DOI:10.1016/j.jallcom.2019.152054 |
| [30] |
LIU H H, NIINOMI M, NAKAI M, et al. Deformation-induced changeable Young's modulus with high strength in β-type Ti-Cr-O alloys for spinal fixture[J]. Journal of the Mechanical Behavior of Biomedical Materials, 2014, 30: 205-213. DOI:10.1016/j.jmbbm.2013.11.001 |
