铜铝均为良导体，经过合金化分别具有优异的力学性能，是导热、导电、轻量化领域的重要材料。铝的密度小于铜的密度，是重要的轻量化材料。在现代的新能源电池中，正、负极的集流体分别是铝箔和铜箔，除了相对稳定的化学性质之外，重点应用了两者的传导性能。

铜和铝存在电极电势差，二者物理搭接后，在潮湿环境下形成源电池，接触面发生电化学腐蚀，因此，铜、铝这两种重要的导电材料之间的连接与防腐蚀问题，需要妥善解决。

铜铝复合材料的导电、导热性能介于铜、铝之间，导电率随铜的体积比升高而升高，采用电桥测量发现，夹具刃口夹在单金属面与复合界面两种装卡状态下，电阻数据分散值≤0.6%，检测数据表明，铜铝层状复合金属板（clad metal sheet，CMS）材料的体积电阻与各金属体积成正比，表示为：

$\qquad R_{{\rm{CMS}}}=R_{{\rm{Cu}}}V_{{\rm{Cu}}}\%+R_{{\rm{Al}}}V_{{\rm{Al}}}\% $

(1)

式中：R_CMS为铜铝CMS材料的电阻值；R_Cu为铜的电阻；R_Al为铝的电阻；V_Cu为铜的体积（或截面层厚）；V_Al为铝的体积（或截面层厚）。

铜铝CMS材料的密度，随铝的体积比增加而降低，密度值可以使用式(2)计算、验证。由于现场测量厚度需要锯切、制样、显微镜测量，周期较长。为了快速判断铜铝CMS材料的层厚，可以采用密度法，测量铜铝CMS样品的比重，快速测算双金属CMS材料的层厚比例。

$ \qquad \rho_{{\rm{CMS}}}=\rho_{{\rm{Cu}}}V_{{\rm{Cu}}}\%+\rho_{{\rm{Al}}}V_{{\rm{Al}}}\% $

(2)

式中：ρ_CMS：铜铝CMS材料的密度；ρ_Cu为Cu的密度；ρ_Al为Al的密度；V_Cu为Cu的体积（或截面层厚比例）；V_Al为Al的体积（或截面层厚比例）。

铜铝CMS材料，按照体积比区分，体积比（断面面积比例或者厚度方向的层厚比例）大于50%的，称为基体材料，小于50%的称为覆层材料。

铜铝CMS材料的生产主要分为固-固复合法和固-液复合法。固-固复合法主要包括爆炸复合法、包覆焊接法、轧制法等，固-固复合法存在工艺复杂、生产成本高、材料复合强度低、产品质量稳定性有待提高等问题。固-液复合法包括铸造法、连续铸轧法、热浸镀法等，固-液复合法受铝合金种类限制，生产品种少，目前可以生产1系、3系、8系铝合金的铜铝CMS产品；尚不能生产2系、4系、5系、6系、7系等铝合金牌号，且铜层厚度受到限制，目前的铜铝CMS产品，铜层体积分数为1.5%～75%^[1-3]。

合理利用两种加工技术的优势，逐步覆盖新基建各领域对该材料的需求，才能发挥铜铝双金属材料的优异性能。为此，需要科研单位与生产企业联合攻关，提高产品质量与供应能力，并加大推广力度。

目前在通讯、新能源发电、储能、电力、电子、照明、建筑装饰、散热等工业领域的应用逐渐推广开来，下面分类概括性介绍。

1 通讯基站滤波器组件

进入2019年，中国移动、中国联通、中国电信相继进行了持续的5G试验。三大运营商分别在各自选定的试点城市建设1 000、600、1 000个5G基站。已公布5G商用计划的全球移动运营商中，其中40％在2018年和2019年商用（中东地区最早），其他60％在2020年后商用。中国预商用和商用基站规模将位居全球前列。

为了减重与降低成本，4G基站与部分5G基站的金属滤波器壳体盖板需要选用铝合金，或者经过金属镀层的工程塑料。镀层材料需要选用电磁波良导体的金属层，比如单独的铜层^[4-5]，或者铜层上再电镀银层，或者铜层上再电镀锡层。为了在铝合金表面镀铜，通常还需要预处理。

金属腔体滤波器常用盖板材料为铝合金、碳钢、电镀铜或纯铜板材。碳钢盖板的缺点是与铝合金腔体的焊接接头脆，焊接强度差，因成品率差，通常不予选择；电镀铜或者纯铜板材成本较高，不利于与腔体的连接。采用铜铝CMS材料用作盖板，充分利用铜的优良导电性与铝的易焊接、成本低等特点，可使盖板与腔体具有良好的焊接强度，增强盖板的自身强度，节约成本。使用铜铝CMS材料作为盖板材料，与纯铝盖板相比，加工后只需除油做表面抗氧化保护即可使用，省去了传统纯铝盖板加工完成后还需要进行除油、电镀等处理工艺，可节省10%～50%的成本。铜铝CMS材料经后续折弯、钻孔、冲孔、攻丝等加工过程中，不易出现开裂脱离等现象，盖板材料上的连接孔的表面粗糙度和尺寸精度可得到有效保证。铜层厚度为5～100 μm，铜层致密、均匀，一致性高，耗铜量合理可控，降低了生产成本和使用成本。采用铜铝CMS材料的滤波器盖板材料^[6]逐步量产。5G通讯的滤波器盖板使用的铜铝复合材料，对铜表面质量及厚度具有特殊要求，单一的轧制复合法无法满足要求，需要开发专门的复合工艺。表1为射频器用铜铝CMS材料规格，表2为射频器用铜铝CMS材料性能指标。

产品尺寸公差集中在厚度和平直度上。产品厚度允许偏差：（1.5/2.0±0.07）mm，（2.5/3.0±0.1）mm；平直度要求≤5 mm（1 000 mm）。

铜铝CMS材料从2018年开始被市场接受，已经应用在国内及部分国际市场，目前有国内某著名品牌已经开始批量试用，国外某著名品牌在国内的代工厂也在大力推进。

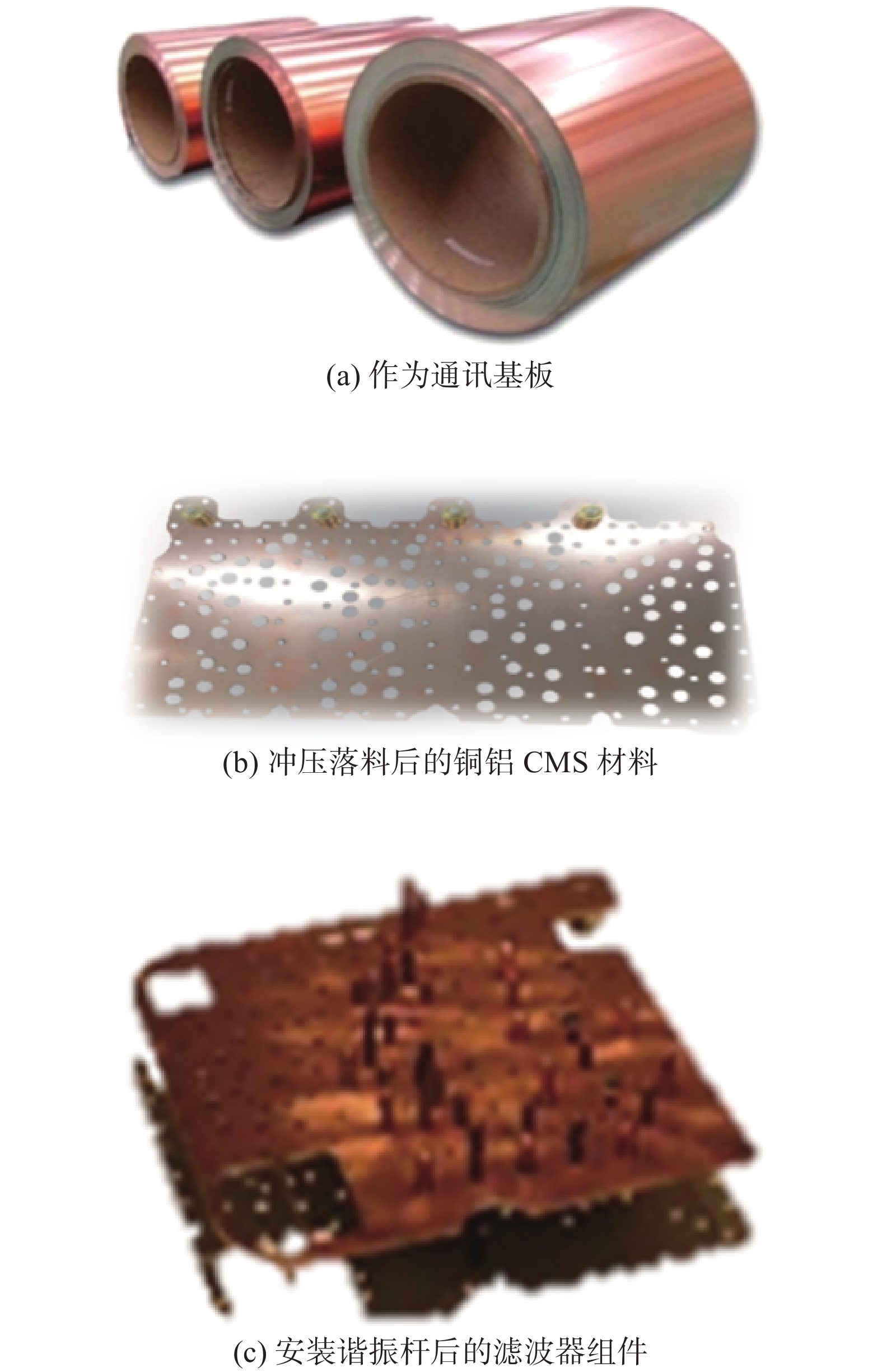

目前，量产的铜铝CMS材料产品，铝基层采用5xxx系合金，典型牌号为5052合金；为了提高基材的硬度，6xxx系合金的双金属CMS材料也已经投入开发，典型的铝基材料为6063合金。图1为铜铝CMS材料产品。

目前6G产品的射频器金属壳体也在对接铜铝CMS材料产品的应用参数，在服务于通讯装备的巨大市场中，铜铝双金属CMS材料的应用前景广阔。

2 光伏组件

光伏发电是新能源发电的重要组成部分，已经进入大规模的商业应用阶段。独立光伏发电系统主要由太阳能电池组件、控制器、蓄电池、交流逆变器几部分组成。其中电池组件的汇流体为铜箔，光伏焊带为镀锡铜带，鉴于性能与性价比的因素，这两款材料已经部分使用铜铝箔和双面铜铝复合带材进行置换。蓄电池（归类入储能电站），涉及到正负极载流体的搭接，都需要使用铜铝复合的转接材料。该材料在电池组件部分介绍。

表3为光伏用铜铝箔的主要规格指标，该材料的加工要求极高，成材率偏低。但是由于优异的综合性能，在光伏行业的推广意义巨大。光伏铜铝箔的密度为铜箔的38.2%，减重效果明显。复合箔的硬度、挠度以及表面粗糙度，均可以在较大范围内进行调整，因此，有利于下游的应用。

目前的光伏铜铝箔材料主要尺寸为0.055 mm×1 000 mm，后续的开发目标是0.035 mm×1 100 mm。由于坯料及轧制装备能力的限制，成品幅宽1 050 mm已达极限状态。已经量产的55 μm产品，厚度减薄10 μm意味着单位面积成本降低18.2%，待35 μm产品上线后，成本降幅将超过36%，因此，供需双方均有强劲的开发动力。

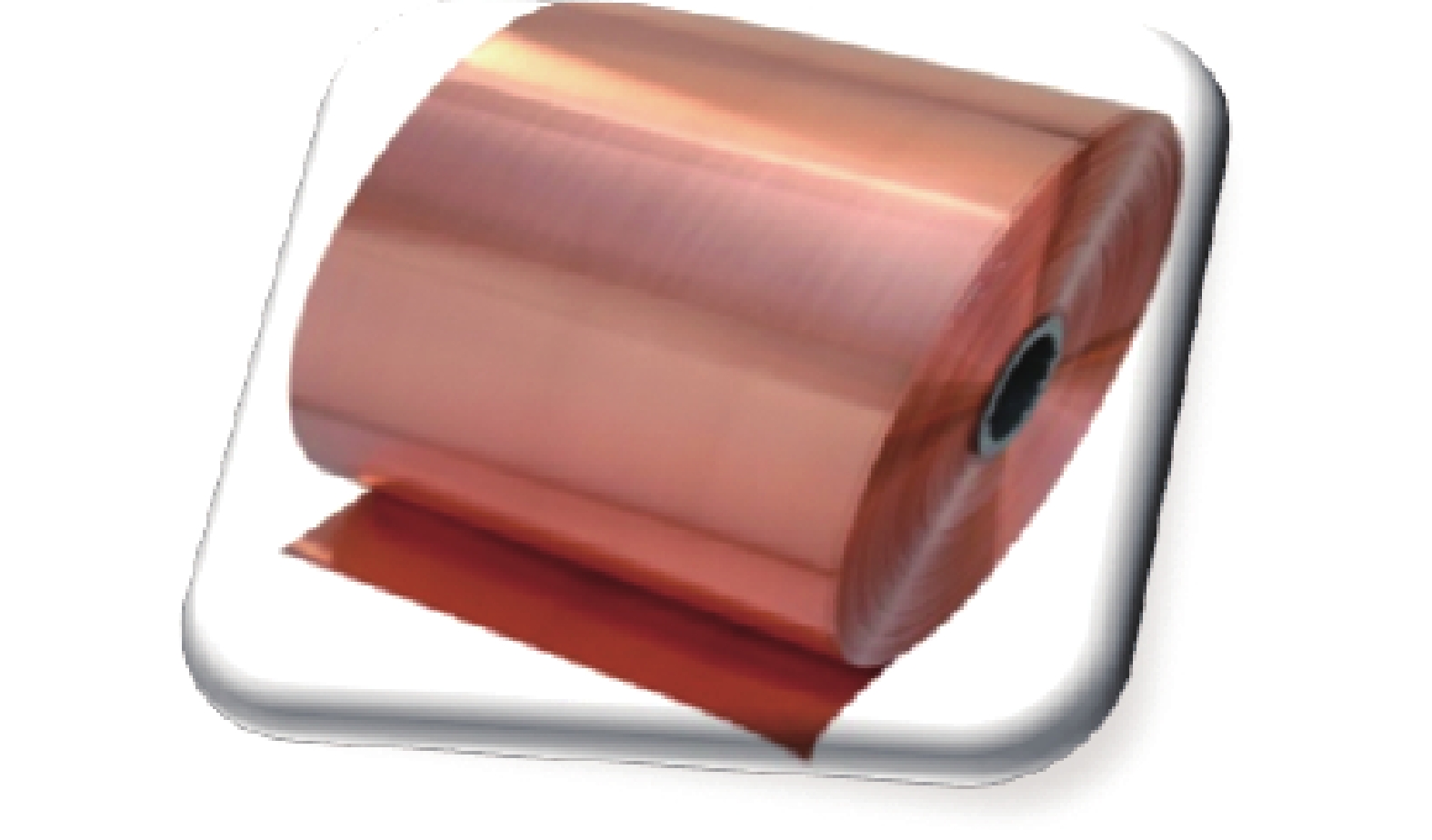

国内光伏发电组件大量使用光伏焊带，该材料为纯铜带分条后涂（镀）铅锡制成。双面覆铜的铜铝CMS材料，铜层厚度10%，密度为3.38 g/cm³，与镀锡铜带相比，相同质量下，产品的比长度增加了163%。降本效果明显。伴随着光伏发电行业的大力发展，双面覆铜的铜-铝-铜CMS材料作为光伏焊带基材，具有广泛的推广意义。图2为铜-铝-铜CMS材料带卷。

3 储能单元（锂离子电池）

本文将二次电池（以车载动力电池为主，不包含氢燃料电池）和储能电站两类产品归入储能单元。铜铝复合锂电池电极材料、电动汽车正负极部件是铜铝CMS材料的重点关注领域。

锂离子电池的正负极，是将正负极材料分别涂覆在作为集流体的铝箔和铜箔上，形成锂电池的正负极^[7]。集流体材料要求有尽量高的电导率，使用过程安全、稳定，不能与储能单元的正负极材料发生化学反应，从而影响导电性能和安全性能。

按照导电率排序，银、铜、金、铝分列金属材料的前四位。表4为本文关注的几种金属材料的电导率。

考虑价格因素和导电性能，铜铝是最佳的集流体材料。因为二次电池的正极电势高，铜箔在高电势下易氧化，而铝的氧化电势高，作为正极材料的载体更稳定。

负极的电势低，铝箔与负极材料之间，容易形成枝晶；而铜的稳定性更优，因此，负极集流体，选用铜箔。

基于降本，以及开发多种正负极材料的需要，对正负极集流体材料的研究与探索持续不断。采用合金材料、复合材料的尝试层出不穷。但是到目前为止，工业化的正负极集流体材料，依然是分别采用铝箔和铜箔。由于集流体材料需要优良的导电性、塑性、强度，以及耐蚀稳定性的要求，针对集流体材料开展的铜、铝箔加工与后处理技术研究主要集中在减薄、力学性能、表面钝化、氧化膜厚控、表面粗糙度控制等方面。

二次电池的正负极集流体分别为铝箔和铜箔，电池模组中串联升压时，涉及到铜、铝之间的连接。铜、铝材料之间的连接和防腐成为涉及效率与安全的关键环节。使用铜铝CMS材料作为过渡连接的转换部件，将异质材料之间的连接转换为同质金属之间的连接。可以方便地使用激光焊、电阻焊等连接方式。从而避免了铜、铝异质材料连接出现的问题。

车载二次电池以及储能电站转换部件采用的铜铝CMS材料，其主要规格为3.2～3.9 mm、7.4～10.6 mm，铜层比例为25%～46%。其中3.5、3.8、3.9 mm均为批量导入产品，7.4 mm已经进入量产阶段，10.0 mm为储能电站储备产品，已经通过形式试验，属于量产前期产品。

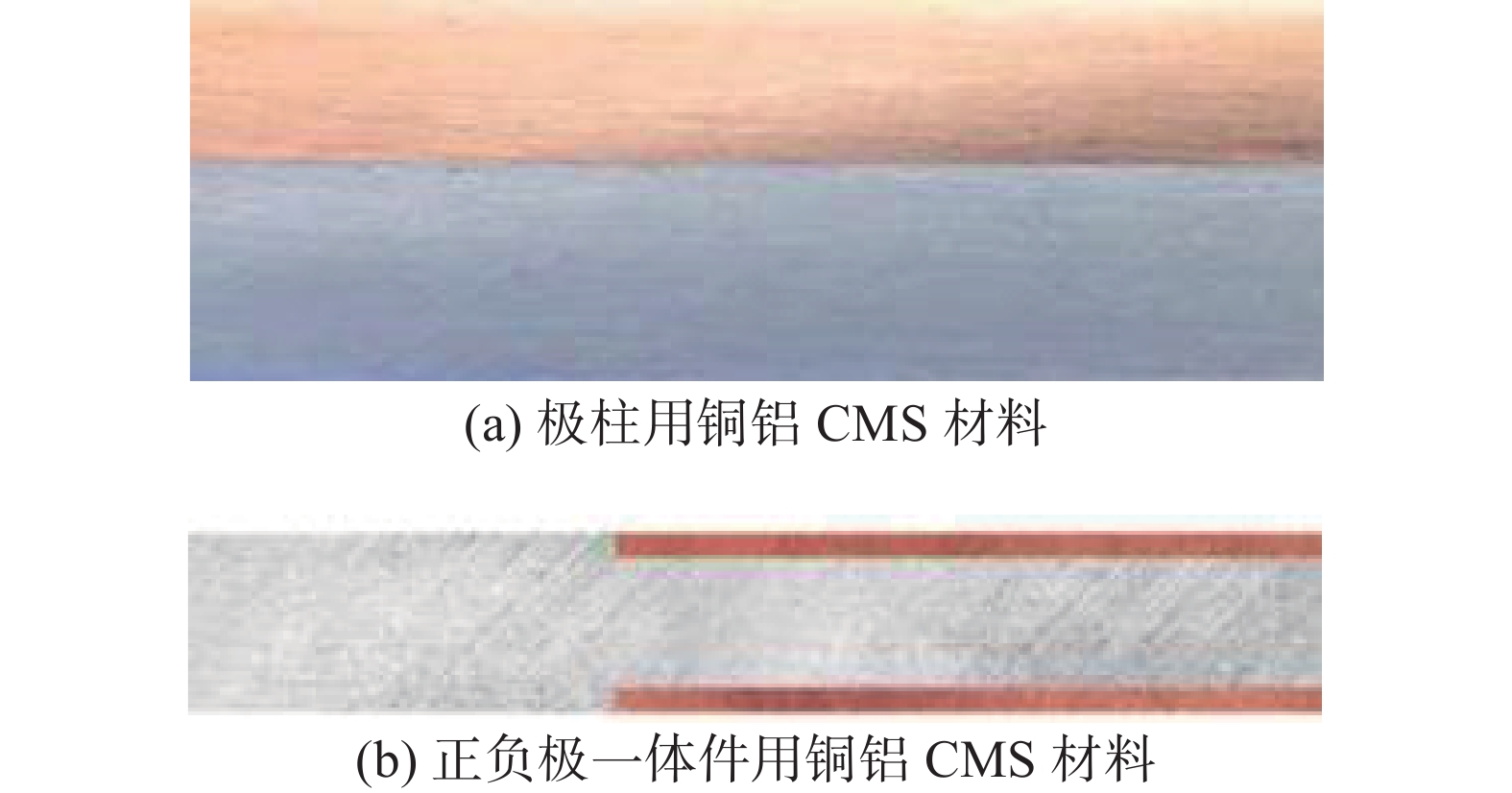

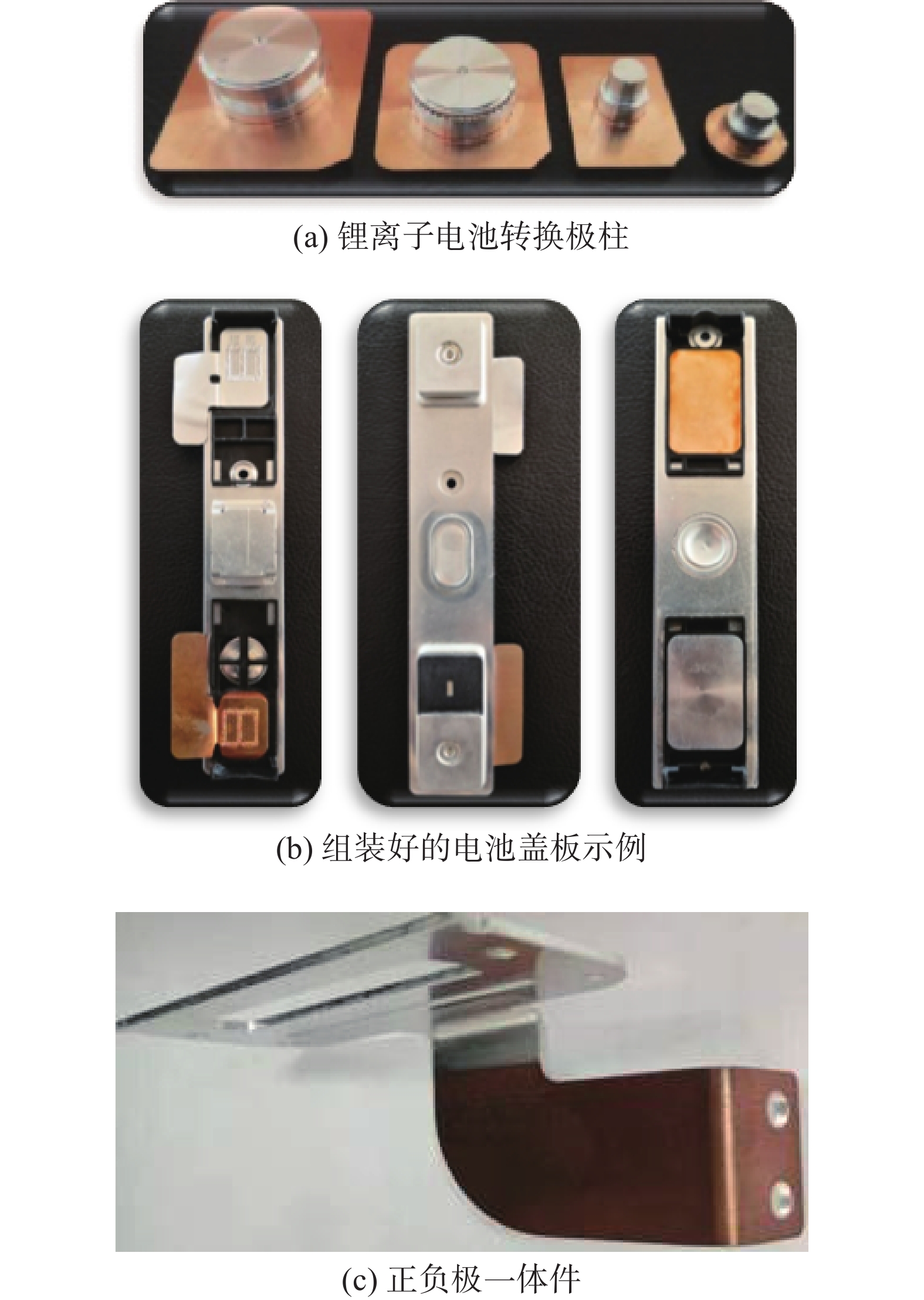

上述材料的应用场景分别为车载二次电池、电动汽车正负极转换部件和储能电站正负极连接件，市场需求巨大，增长幅度大，具有较长的生命周期。图3为极柱用及正负极一体件用铜铝CMS材料。图4为铜铝CMS材料制品。

鉴于巨大的市场需求，该材料的开发投入巨大，先期采用焊接技术，包括激光焊、超声焊、摩擦焊，目前进入批量采用铜铝CMS材料的阶段。随着工艺技术的进步，铜铝CMS材料制备技术，先后经历了轧制复合、温轧复合、固液双向复合工艺。目前3.9 mm以下产品，可以采用轧制扩散工艺、温轧复合工艺和固液双向复合工艺生产，厚度3.9 mm以上产品序列，需要采用固液双相复合技术生产。

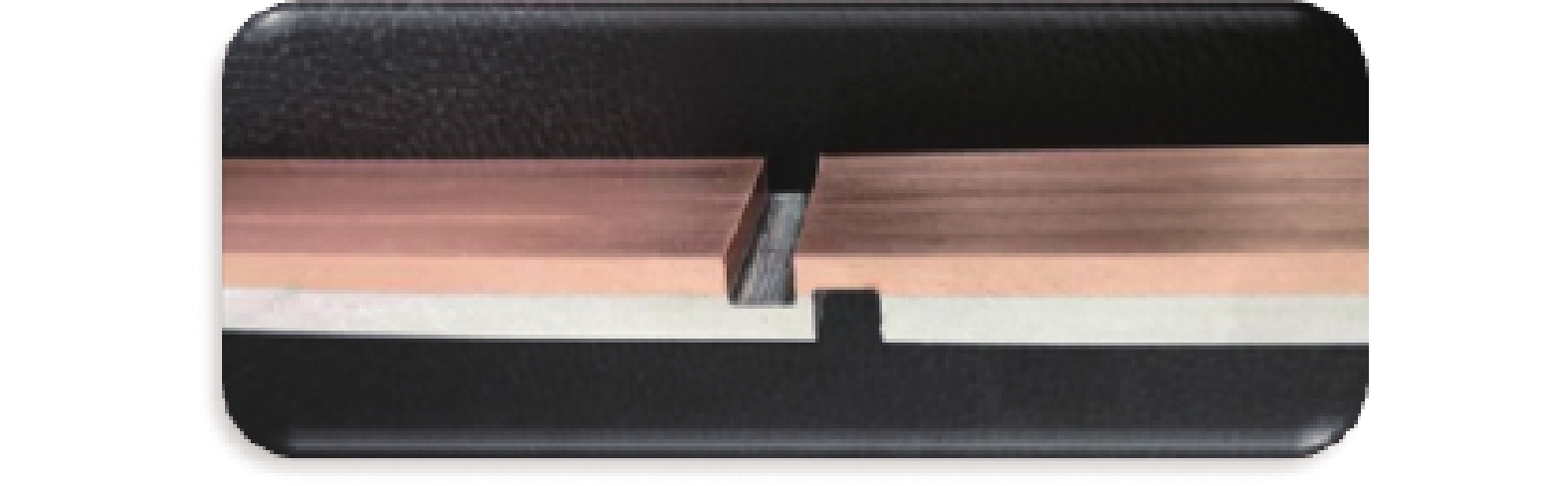

作为二次电池的正负极转换部件和电动汽车的正负极一体件材料，剥离强度和复合率是铜铝CMS材料产品的重要参数。作为新材料，二次电池的剥离强度指标参照GB/T32468—2015铜铝复合板带标准^[8]的规定，要求不低于12 N/mm，实际使用过程，剥离强度要求均高于该标准，电池组件与总成企业使用内部验收标准。由于测试设备的限制，3.5 mm以上厚度的铜铝CMS材料剥离强度通常作为参考数据，或者提供定性检测结果。铜铝CMS坯料抗拉强度要求：90～260 MPa ，复合部位≥50 MPa，因此，界面剪切强度成为强制检测的重要内容。图5为铜铝 CMS 材料剪切强度测试样品示意图。

前面所述的基板材料，铜层比例＜3%，电池极柱材料的铜层比例范围25%～65%，正负极一体件某些部件的铜层比例达到75%，上下限均大幅超出GB/T32468—2015标准的铜层比例范围。界面结合强度的量化参数，也需要出具简便的行业标准。

厚度已经达到0.055 mm，并有继续减薄的需求，导电材料的CMS厚度上限达到16 mm，上下限超出国标的上下限。

随着该类材料的推广应用，铜铝CMS材料的复合形式，出现了多种组合方式和尺寸公差要求。

4 电　力

高压输送电多用钢芯铝线或者铝合金线，而低压端通常为铜质母线或导线，由于铜铝金属物理搭接造成的腐蚀问题，需要使用铜铝过渡排。传统的铜铝过渡排，使用闪光焊或者摩擦焊工艺，以保障铜铝线缆或母线之间安全、便捷的连接。

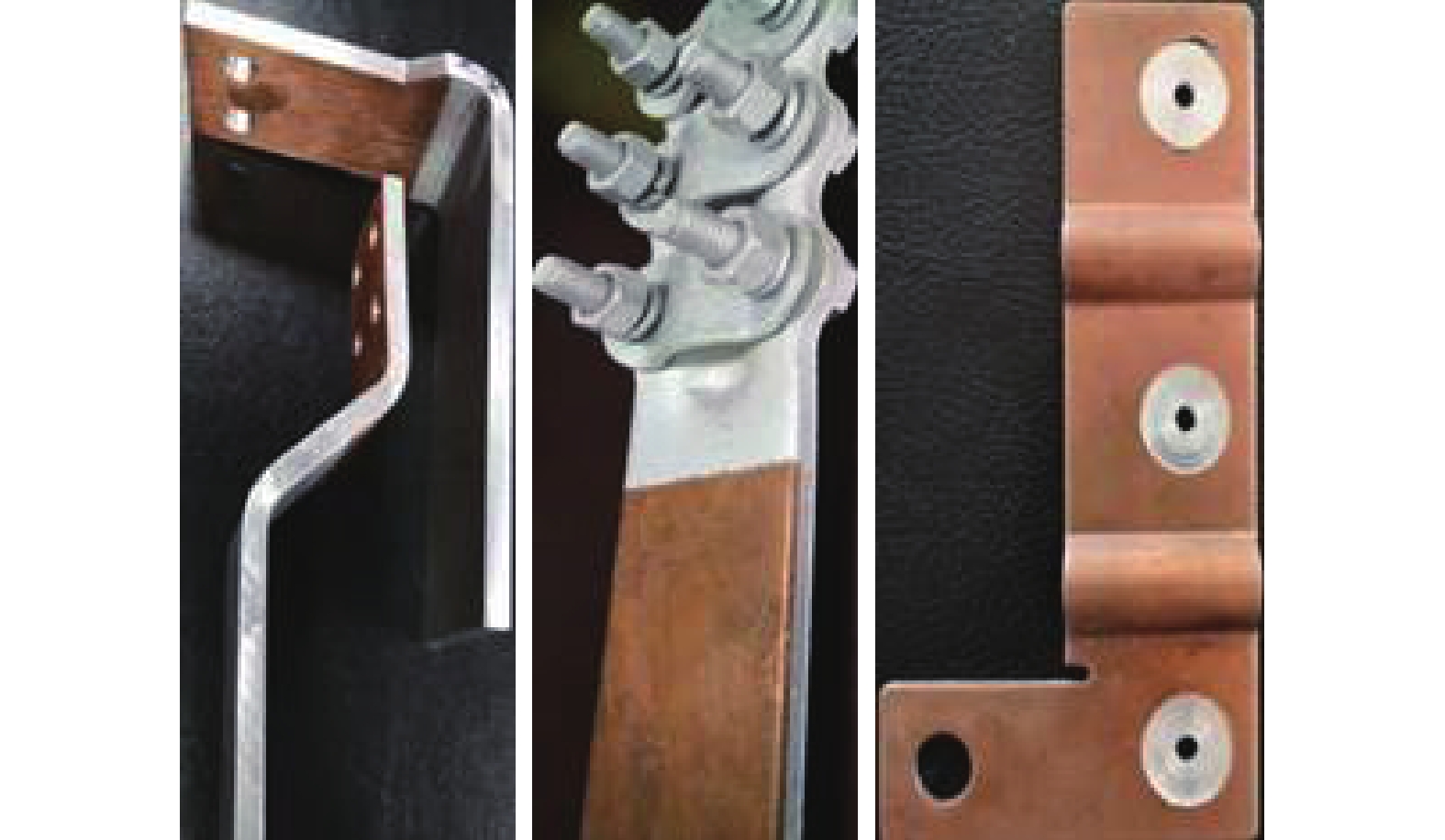

铜铝CMS材料出现后，在电力电气行业迅速得到推广应用。机电设备中的铜铝连接，同样遇到腐蚀以及发热问题。利用铜铝复合材料制作母线槽、连接组件，解决了铜铝搭建引起的电化学腐蚀问题，减少了发热，增强了安全性。图6为过渡排产品示意图。表5为铜铝过渡排部分产品规格。表6为铜铝过渡排产品主要力学性能指标。

根据GB/T32468—2015标准的要求，铜铝过渡排基层和复层的剥离强度要大于12 N/mm，在−40～150 ℃冷热冲击下，铜铝不分层。过渡排产品生产过程需要钣金折弯，因此折弯性能是过渡排坯料需要重点关注的性能。经90°折弯后，折弯部分圆弧双侧均无目测可见的裂纹为合格产品。弯曲试验直径选择规范如表7所示。

5 照明与灯饰

LED光源自20世纪60年代进入工业化应用至今，应用范围不断拓展。与传统的照明产品相比，LED照明具有节能、发光效率高、发热量小、寿命长、安全可靠、轻便宜安装、无频闪（有利于视觉健康）、环保等诸多优点。LED照明与传统灯具共同构成了一个庞大的市场。

LED应用广泛，主要应用在以下环境：指示灯类、LED背光类、显示屏、手持产品、闪光类、车辆灯具、通用照明、景观照明、节日灯饰、特殊照明、绿色农业、生态养殖、医疗及公共场馆消杀等。

鉴于LED的广泛应用与海量市场容量，与LED配套的导体材料市场需求旺盛。由于LED光源属于低压微电子产品，与网络技术和图像技术相结合，具有可在线编程、方便升级、体积小、重量轻、灵活多变诸多优点^[9]。发光效果具有无限升级空间，极大地拓展了LED光源的应用场景。

LED电源线与信号线集成度要求高，为了满足节日灯饰简洁、高效、快速更新的要求，节日灯饰产品需求量激增，已经成长为照明行业中一个独立的细分行业。

铜铝复合线路板、框架材料、铜铝复合箔，在LED领域的应用需求正在逐步释放。

铜铝复合线、铜铝屏蔽箔的需求量巨大。灯带与封装框架材料市场，传统的C19400铜带市场，已经由铜钢铜复合带部分取代。

6 建筑装饰

建筑装饰行业大量使用CMS材料，传统的CMS材料采用胶黏、钣金加工技术生产，随着轧制复合工艺的出现，应用于建筑装饰行业的多金属CMS材料应用，迎来了新的机遇。

铜铝双金属粘贴工艺流程为：胶膜复合、热压预复合、热压复合、风冷定型、机械平整、检验、卷曲、分切、成品。

双金属复合板除了用作幕墙材料以外，还可以用于金属屋顶、天沟、天花板、百叶窗、墙面、门板、门套、腰线、踢脚线、电梯门、轿厢、橱柜装饰、台面、自动扶梯、食品工厂与医疗卫生行业的装饰用板等，双金属版可以进行拉丝、着色、压花处理，应用范围极其广泛。

装饰用铜铝复合板、钛铝复合板，密度降低，比表面积增加，单重下降后，便于安装固定。铜铝CMS材料界面为铜铝金属间化合物，形成了稳定的冶金结合层，界面结合强度提高，装饰板寿命延长，有利于幕墙的整体维护，防火等级也随之提高。

装饰板铜铝 CMS 材料的规格及主要性能见表8和表9。双金属复合板的主要特点总结如下：强度高、表面平整度好、密度小、加工性能好、防火性能优越、节能环保、性价比高。

建筑装饰用铜铝CMS材料的需求，从大型商业建筑到民用建筑均有应用，并逐步得到普及。根据客户的需求，铝基材料可以使用1系和8系铝合金。如果为了增加背板的强度和硬度，也可以提供3系、5系铝合金材料。

7 结　论

铜铝CMS材料在应用与推广方面，逐步得到市场的认可，根据应用端的反馈，加工技术与产品规格得到提升和拓展。CMS材料已经由铜铝双金属拓展到铜、铝、碳钢、不锈钢、钛、镍等六类金属，复合形式从双层双金属，拓展为多层多金属。

CMS材料加工技术，将材料的物理性能、化学能能与力学性能选择性的保留、集成，是合金化复合材料的补充和升级。是一个需要众多企业携手发展的广阔市场。

上述涉及领域的头部企业已经给予肯定并展开了产业化应用。随着产业规模的扩展，产学研力量将集中在工艺优化、机制研究与性能拓展方面。CMS材料的市场前景广阔，国内的生产工艺与产品应用，在通讯基站器件、电池组件、电动汽车部件、光伏组件、LED、建筑装饰、电力、电子等领域均走在世界前列。期待着优秀技术力量广泛深入的全面介入，支持该领域的快速发展。
