白铜由于具有抗海水冲刷腐蚀、抗硫化物腐蚀、抑制海洋生物附着生长等独特优势，目前，在造船、海水淡化和海洋工程方面，没有其他合金能够取代。BFe30-1-1铁白铜因为综合性能优良，一直备受海洋工程用铜合金的青睐。BFe30-1-1铁白铜是在B30合金中加入少量铁和锰熔炼而成，高含量的镍显著提高了BFe30-1-1铁白铜的强度、耐蚀性和抗氧化性^[1]，少量铁和锰能促进铜合金表面形成保护层，提高合金对海水的冲击腐蚀^[2],特别是流动海水和湍流的抗冲刷腐蚀能力。一些杂质元素及含量、材料加工质量对这些优良性能的影响很大，在生产的源头熔铸环节就需进行严格控制。

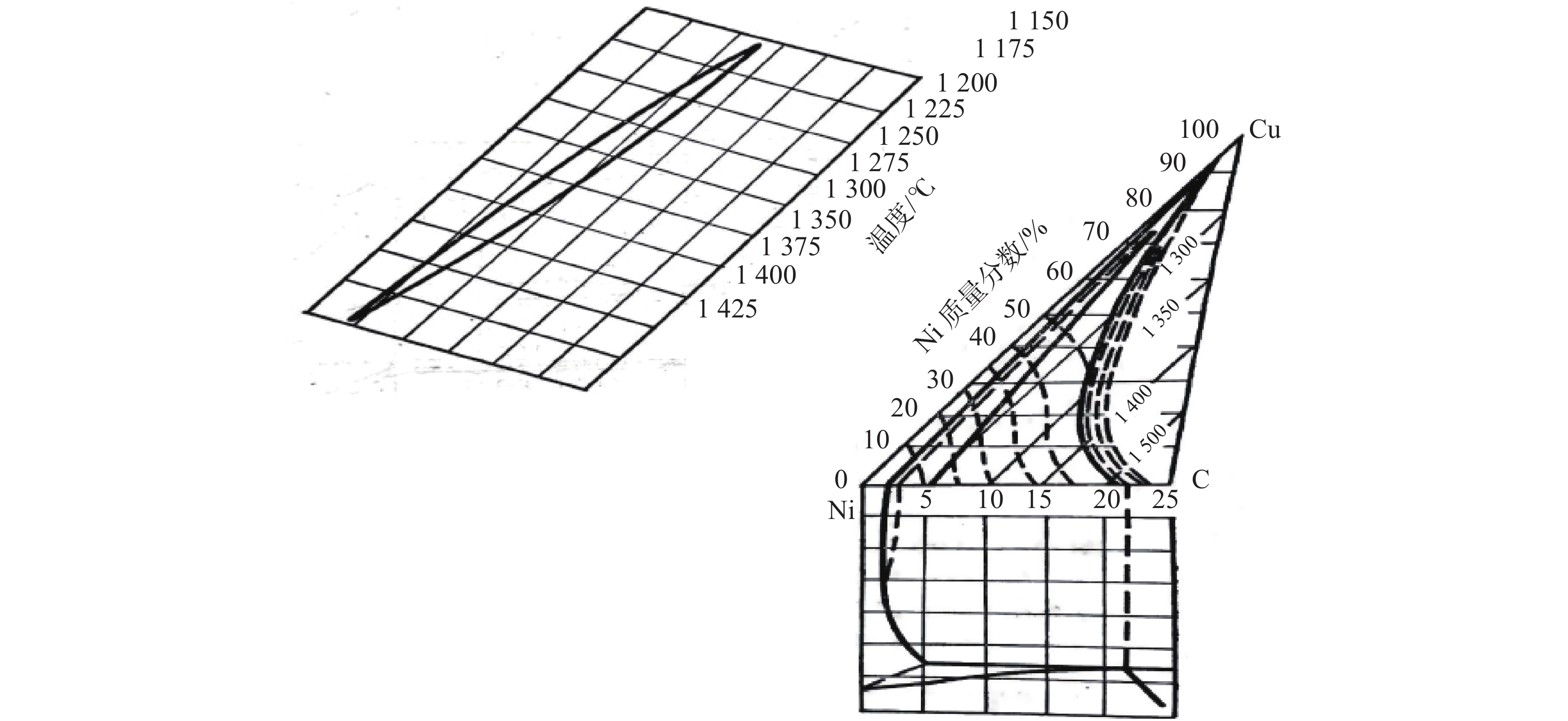

BFe30-1-1铁白铜高温下很容易吸碳，但在固态时的溶解度却很小，质量分数为0.045%。Cu-Ni-C三元系铜角相图如图1所示^[3]。碳含量超过溶解极限时，以石墨形态成条状沿晶界或成团状在晶内析出，成条状沿晶界分布的石墨将使合金产生冷脆，并降低材料的耐蚀性。

BFe30-1-1铁白铜一般都用在大体量船舰上，具有不可拆装的特性，因此，要求材料的使用寿命在30年以上。对其寿命影响大的杂质碳元素含量进行控制，不仅标志着材料质量高低，且直接影响我国国防能力水平，意义重大。GB/T5231—2012中，要求BFe30-1-1铁白铜中碳的质量分数≤0.05%；但为了提高材料的使用寿命，某军工企业要求BFe30-1-1铁白铜中碳的质量分数≤0.03%；国外某铜加工知名企业标准中要求BFe30-1-1铁白铜中碳的质量分数≤0.04%。

本文就BFe30-1-1铁白铜熔铸生产中碳含量来源及去除方法进行分析探讨，通过工艺控制、熔体净化，达到稳定控制碳含量的目的。

1 BFe30-1-1铁白铜熔铸过程及碳含量控制难点 1.1 BFe30-1-1铁白铜熔铸过程

BFe30-1-1铁白铜一般在无芯或有芯感应电炉中进行熔炼，熔炼温度在1 350 ℃左右，炉衬采用高铝耐火材料。原料一般投用阴极铜、电解镍、其他小金属或加工返回的旧料。熔炼时熔体用木炭覆盖进行保护。熔体从炉内流经浇注箱或中间包，通过浇注控流系统或坩埚注入结晶器，凝固结晶后由半连续铸造机引出。结晶器内的熔体覆盖炭黑进行保护和润滑。

1.2 碳含量控制

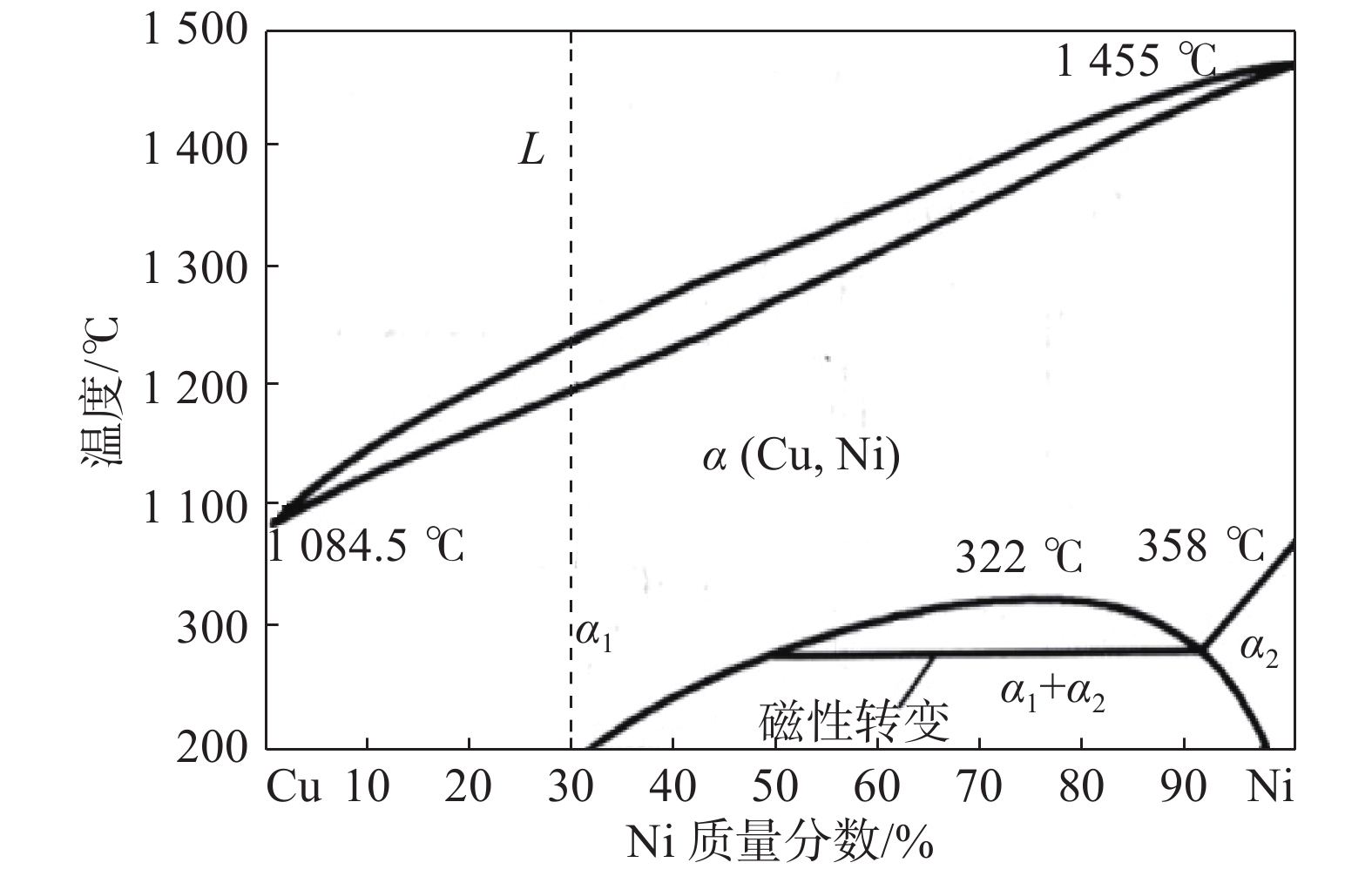

BFe30-1-1铁白铜中因镍熔点高（1 455 ℃）且含量高（30%左右），从Cu-Ni合金相图^[1]中也可以看出，普通白铜B30的固相线温度为1 172.6 ℃，液相线温度为1 250 ℃，如图2所示。故其熔炼温度高，在高温和镍活度又较高的条件下，熔体中的镍容易和碳反应，Ni+C= Ni₂C，造成熔体容易吸碳。

BFe30-1-1铁白铜在大气中熔炼，高温下，为了减少熔体和炉气反应或吸收有害气体，最好的保护覆盖剂是木炭。木炭中的碳对熔体起到保护和脱氧作用的同时，不可避免地会和镍发生反应。BFe30-1-1铁白铜整体加工成品率不高，旧料反复投炉使用，使碳含量不断积累。这两方面因素造成BFe30-1-1铁白铜熔铸过程中碳含量容易偏高甚至超标。

2 BFe30-1-1铁白铜熔铸过程中碳含量控制技术

根据BFe30-1-1铁白铜熔铸过程，分析碳可能会进入熔体的途径。表1为碳在BFe30-1-1铁白铜熔铸过程中的来源分析。

为减少BFe30-1-1铁白铜铸锭中杂质碳的含量，首先，针对碳的来源，从熔铸工艺控制着手，减少熔铸过程中碳进入熔体；其次，因生产过程中碳会不可避免地进入材料中，旧料循环使用中不断积累也同样造成碳含量增加，在熔炼时进行主动的净化精炼，使熔体中碳含量降低到尽可能低的水平。

2.1 优化熔铸工艺技术，控制BFe30-1-1铁白铜铸锭碳含量增加

加料顺序：为了降低熔体中的碳含量，首先减少镍和木炭的接触时间。因而熔炼BFe30-1-1铁白铜时，大宗的物料镍要放在后期加入，利用镍在铜中的溶解进行化料。木炭的加入时间也要进行控制，减少木炭无效脱氧情况下和铜液的接触时间。

熔炼铸造温度：为了获得碳含量较低的熔体，采用木炭覆盖熔炼BFe30-1-1铁白铜时，熔炼温度显得非常重要。有试验表明，熔炼温度一旦超过1 400 ℃，熔体中碳的质量分数很快就达到0.03%～0.05%，甚至更多，熔体与木炭接触时间超过20 min，往往会使熔体中碳含量超标^[5]。在保证铸造温度合适的条件下或者在无法铸造需要保温时，温度尽可能地低一些，一般不超过1 350 ℃。

铸造工具：常用的浇注系统和铜液接触的塞棒、锥体、浇注管或坩埚，材质主要是石墨，在高温下接触会影响熔体中的碳含量。可以通过对浇注系统石墨件材质进行改进，减少工装带入熔体的碳。通过试验，浇注系统采用碳化硅材质、黏土坩埚或者在石墨件外层镀一层氮化硼，不仅可以有效防止碳进入熔体，还会延长浇注系统寿命。

生产节奏：杂质进入熔体需要的化学反应需要一定时间，生产节奏越快，反应时间越短，杂质含量会相应降低。实际生产中，设备正常运转及各种生产条件保障，使BFe30-1-1铁白铜生产时的节奏正常，对控制碳含量也非常关键。

2.2 主动去除BFe30-1-1铁白铜熔体中杂质碳

碳属于易氧化元素，可采取先将熔体主动氧化的办法从熔体中去除：

Ni₂C+O₂=2Ni+CO₂↑

C+O₂=CO₂↑

熔体在氧化过程中引入的较多氧，虽然对碳及其他非金属杂质去除都有较好的效果，但氧化一方面会造成金属的烧损有所增加，另一方面会使熔体的黏度显著增加，影响铸锭表面和内部质量。因此在氧化结束之后和出炉之前，还要用脱氧效果较好的脱氧剂对熔体进行彻底脱氧。如镁、木炭或者稀土。

镁：

Mg+Cu₂O=2Cu+MgO

Mg+NiO=Ni+MgO

碳：

C+2Cu₂O=4Cu+CO₂↑

C+2NiO=2Ni+CO₂↑

稀土：

x(RE)+y(O)=Re_xO_y

具体有以下做法：

第一种：化料过程中铜水一直处于裸露状态，在取样分析前将铜液上面的渣子捞出，再添加木炭覆盖脱氧。

第二种：开始在木炭覆盖下进行熔炼，当熔体达到温度时迅速清除木炭，熔体在大气条件下直接暴露3～10 min，再添加木炭覆盖脱氧。

第三种：正常在木炭覆盖下进行熔炼，熔炼完成后在熔体内添加氧化镍对熔体进行氧化处理，出炉前再进行脱氧。

生产实践中，一般采用木炭和镁联合脱氧。在半连续铸造所用的时间较长的情况下，为了保证熔体质量，往往还要在铸造过程中进行二次或三次脱氧。镁脱氧时生成的细小固体氧化镁，会造成熔体黏度增加，影响铸锭表面质量，因此，对其用量要进行控制，一般不超过熔体质量的0.05%。

也可以联合使用稀土脱氧技术。稀土是强脱氧剂，在完成脱氧反应之后，生成的氧化物呈固相浮在铜液表面，并进入渣相而被除去，从而达到净化铜而除去氧的目的。

研究表明，当铈的活度为0.049时，氧的活度已被降至0.0001%以下，说明铈的脱氧能力很强^[6-7]。所以当在铜合金中加入稀土元素后，稀土优先与氧反应，从而降低了对铜合金的危害。

BFe30-1-1铁白铜熔铸生产中，稀土的作用可以配合氧化-还原精炼技术进行使用^[8-9]。但要注意的是，稀土使用量过高时，会使合金脆性增加，且使铸造黏度增加。一般混合稀土使用时不超过熔体质量的0.1%。

3 取得的效果

通过熔铸技术控制和熔体净化除杂技术相结合，BFe30-1-1铁白铜铸锭碳含量得到了有效控制，生产的铸锭质量稳定。

表2为利用不同技术控制碳含量结果数据对比。从表2中可以看出，熔铸工艺控制技术结合熔体净化除杂技术，联合运用到BFe30-1-1铁白铜熔铸生产时，杂质碳含量达到国际先进控制水平，且能有效地满足军工需求。

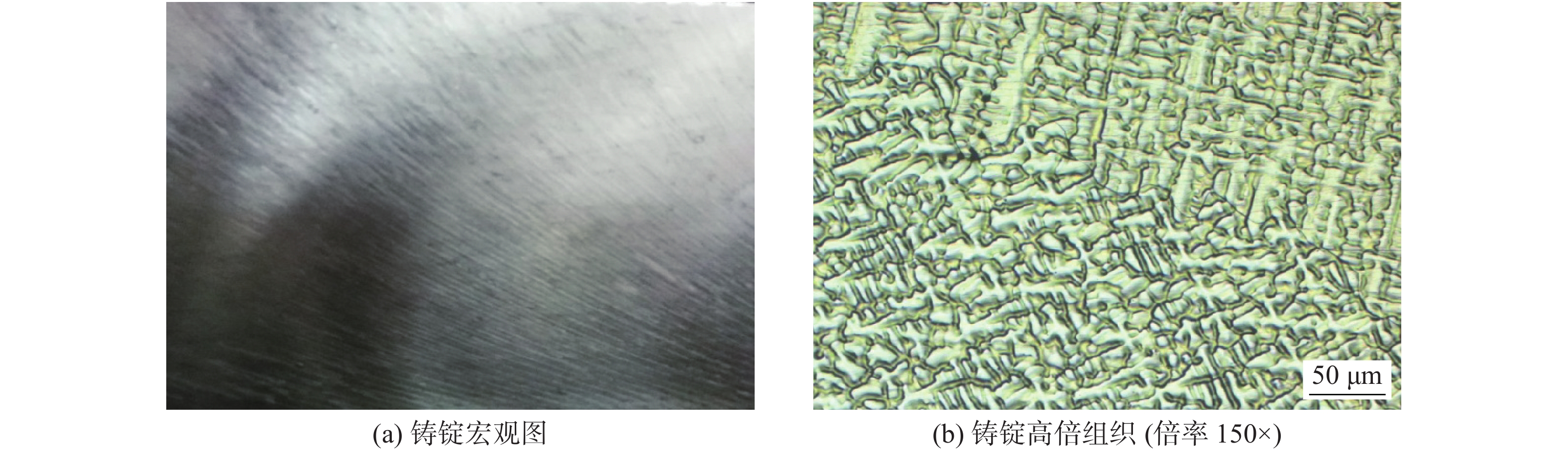

图3为BFe30-1-1铁白铜铸锭内部质量的宏观和微观图。从图3(a)中可以看出，铸锭端面质量良好。从图3(b)中可以看出，铸锭的微观组织分布均匀。

4 结　论

通过控制熔铸生产中的关键点，结合熔体氧化除杂-还原精炼技术，可稳定控制BFe30-1-1铁白铜铸锭的碳含量，有效地降低碳含量水平。
