低压粉末注射成型是一种生产小型复杂零件、低成本的制造技术。其制造过程为，将金属或陶瓷粉末与熔融的聚合物均匀混合成具有低黏度的粉末/粘结剂混合物，然后把混合物注入模腔制造坯料，坯料经过脱脂、烧结获得近净形材料^[1]。相对于传统的压制成型，低压粉末注射成型技术能够制备复杂零件；相对于金属注射成型，其注射压力低（通常低于0.7 MPa）^[2]。使用低压注射成型技术，可以突破传统制造工艺难以制造复杂零件的限制，为材料的应用提供新的机会。最初该技术用于陶瓷成型，最近有研究者将它用于高温合金和不锈钢零件的制造^[3-5]。

FeCrAl合金是一种铁基高温合金，具有优良的抗氧化性能和热强度，最高使用温度可达1 400 ℃。FeCrAl合金制备成多孔材料或蜂窝材料后，除了具有金属的优点外（导热性、抗热震好），还具有比表面积高等特性，并且材料成本低、易加工^[6]。可用于废气净化处理和热交换器等领域。现有的FeCrAl合金蜂窝材料制造方法主要包括箔带缠绕、纤维编织和增塑挤压等。箔带缠绕和纤维编织涉及工序多、成本高且蜂窝结构可靠性不足；增塑挤压仅能成型端面平整的结构^[7-8]。

本研究拟采用低压粉末注射成型制备形状复杂的FeCrAl合金多孔材料。在低压粉末注射成型过程中，成型是整个技术的核心之一，它受粘结剂配方、温度和粉末特性（形状和尺寸）的影响^[9]。从成型工艺的角度来看，Abolhasani等^[5]指出，在成型温度下，粘结剂应与粉末具有良好的粘合性并且具有低黏度（<10 Pa·s）。粘结剂主要由增塑剂、增稠剂和表面活性剂等组成。其中，增塑剂能降低分子间作用力，使聚合物黏度降低，柔韧性增强^[10]。表面活性剂作为金属粉末和其他组分之间的桥梁，以提高原料的均匀性以及混合性能^[11-12]。增稠剂通常用于增加混合物的黏度，防止粉末/粘结剂分离。有报道使用塑性指数来预测粉末/粘结剂混合物的流动行为和成型性^[13-15]。本试验研究了不同粘结剂配比和成型温度对FeCrAl合金粉末的成型特性的影响，并初步探索了压注试样在后续脱脂、烧结工艺中形貌的变化。

1 试验 1.1 原料和配料

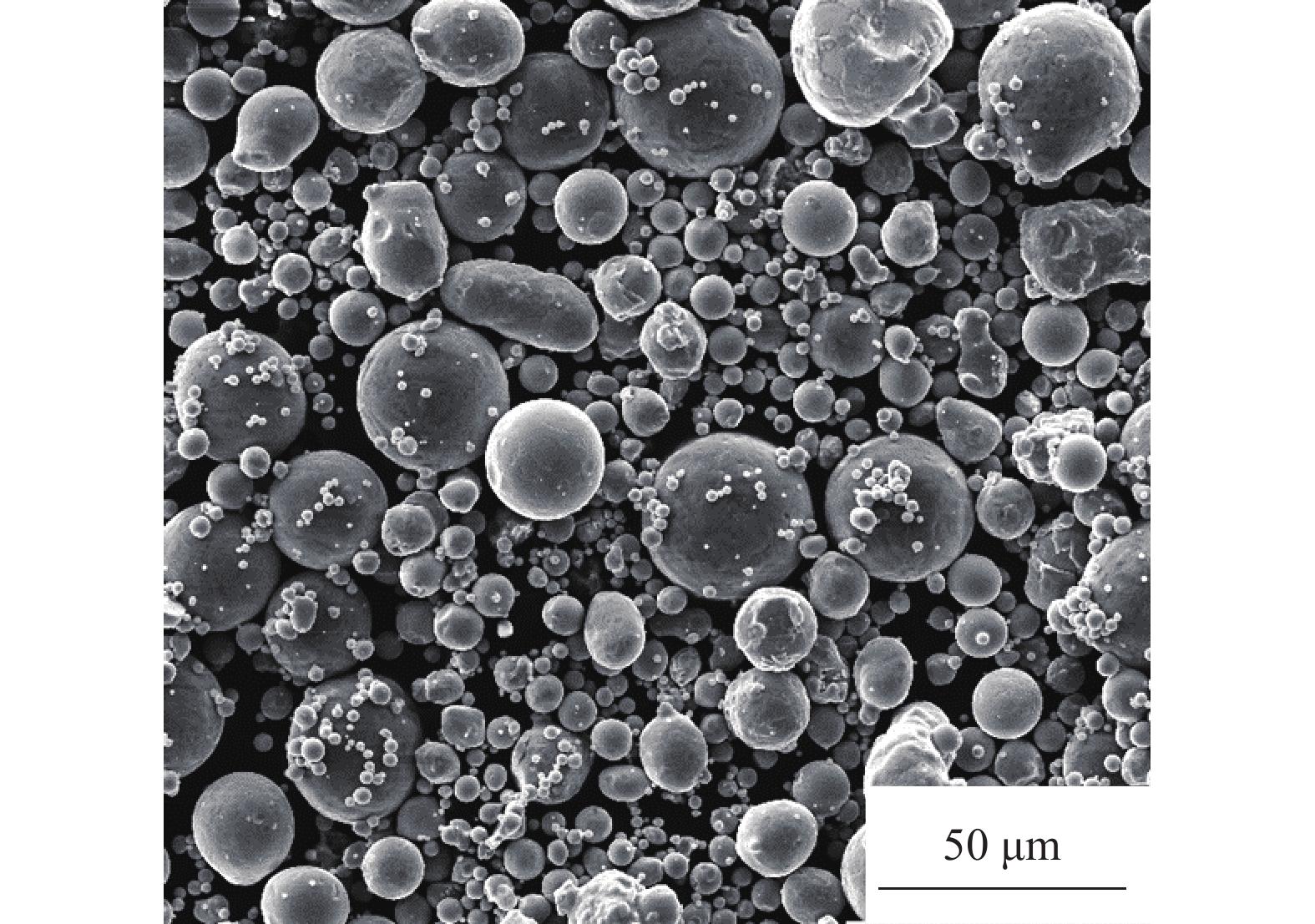

以气雾化FeCrAl合金粉末（粒径＜45 μm）为原料，采用低压注射成型技术制备多孔材料。其中FeCrAl粉末为球形，图1为FeCrAl合金粉末扫描电子显微镜（scanning electron microscope, SEM）图，其化学成分如表1所示。

本研究采用石蜡（paraffin，PW）作为增塑剂，硬脂酸（stearic acid，SA）作为表面活性剂，乙烯/乙酸乙烯酯（ethylene-vinyl acetate，EVA）和低密度聚乙烯（low-density polyethylene，LDPE）作为增稠剂。

将预混好的粘结剂加热到熔化，同时将FeCrAl合金粉末预热，然后倒入熔化的粘结剂中，充分搅拌获得均匀的原料。4种原料的粘结剂配方及熔融、分解温度如表2所示。原料配方中FeCrAl合金粉末的质量分数保持恒定为90%。为了方便描述起见，原料组成按照质量分数标识，例如，PW/SA/LDPE的组成是质量分数为90%FeCrAl合金粉末，7%石蜡，1%硬脂酸和2%低密度聚乙烯的混合物。

1.2 成型和烧结

针对上述4种原料，采用RZ-10型热压注浆机制备多孔蜂窝状试样，成型温度设定为110 ℃，压力为0.5 MPa,保压时间为10 s。成型多孔试样先在二氯甲烷溶液中浸泡8 h脱除部分石蜡，然后在SKGL-1 200 ℃管式炉中进行热脱脂脱除全部粘结剂，最后在SGL-1 700 ℃高温炉中进行烧结。脱除粘结剂过程如下：坯料室温入炉，随炉升温到150 ℃，升温速率为1 ℃·min⁻¹；再以1.5 ℃·min⁻¹升温到450 ℃；再以2 ℃·min⁻¹升温到850 ℃，再以10 ℃·min⁻¹升温到1 350 ℃，每个阶段保温1 h，随炉降温到室温取出。

1.3 试验方法

使用差示扫描量热仪（differential scanning calorimetry, DSC）测量粘结剂的熔化温度。测试温度范围10～100 ℃，加热速率10 ℃·min⁻¹，氮气流量50 mL·min⁻¹。用DSC曲线最后的特征峰表征粘结剂的熔点。用粘结剂的熔点来确定黏度测试的最低温度。从实践的角度来看，粘结剂的熔点为给定的粉末/粘结剂混合物提供了最小注射温度。

用热重分析仪（thermogravimetric analyzer, TGA）来测量粘结剂的分解温度。测试温度范围20～800 ℃，加热速率10 ℃·min⁻¹，吹扫气体为高纯氮气。TGA用于确定黏度测试的最高温度以及粘结剂分解的起始温度。

原料的黏度通过旋转流变仪（德国，HAAKE MARS60）测量。将样品倒入转筒中，预热达到热平衡后测试，测试转速范围1～1 000 r·min⁻¹，温度范围90～120 ℃。

采用相机记录压注和烧结试样宏观形貌，将烧结后的试样镶嵌、粗磨、抛光，采用ZEISS Imager M2m型光学显微镜观察试样组织形貌。

用拉伸试验机（德国，Zwick/Roell Z100）测试烧结后样品的抗弯强度，试样尺寸为36 mm×3.3 mm×3.3 mm，跨距为20 mm，压头加载速度为0.5 mm·min⁻¹，压头加载方向为直通孔方向。每种成分样品测试3个试样，取其算术平均值作为材料弯曲强度的测试结果；用维氏硬度计（HV-50Z/CCD）测试样品的硬度值，压力为1.0 kg，保压10 s，每个样品取5个点，取其算术平均值作为材料硬度值测试结果。

2 结果与讨论

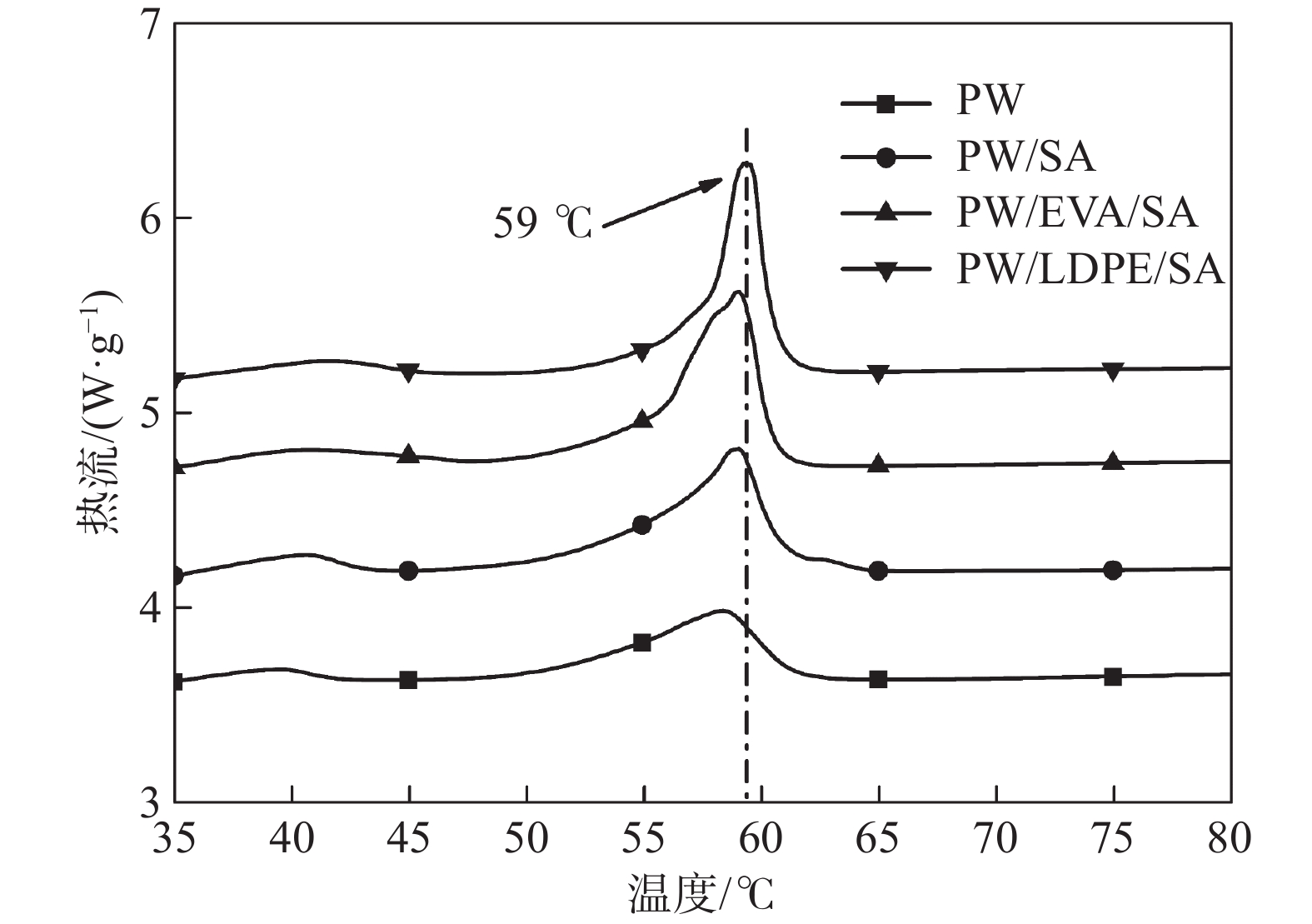

图2为PW，PW/SA，PW/LDPE/SA，PW/EVA/SA 4种原料的DSC曲线。通过原料的DSC曲线可以评估添加剂在石蜡中的溶解性或两者之间的相互作用。结果表明，与只添加石蜡的原料相比，添加了石蜡、硬脂酸、低密度聚乙烯、乙烯/乙酸乙烯共聚物的原料熔点几乎不变。另外，所测试的粘结剂的熔点显著低于纯EVA（75 ℃），SA（70 ℃），LDPE（107 ℃）的熔点，这表明EVA，SA，LDPE在石蜡中具有一定的溶解度，这与文献[5, 16-17]的研究结果相符合。因此，在石蜡中加入SA，EVA和LDPE可在不提高原料的熔融温度的前提下调整原料的流变性质。在流变试验中，原料的最低测试温度定为90 ℃，高于熔点。

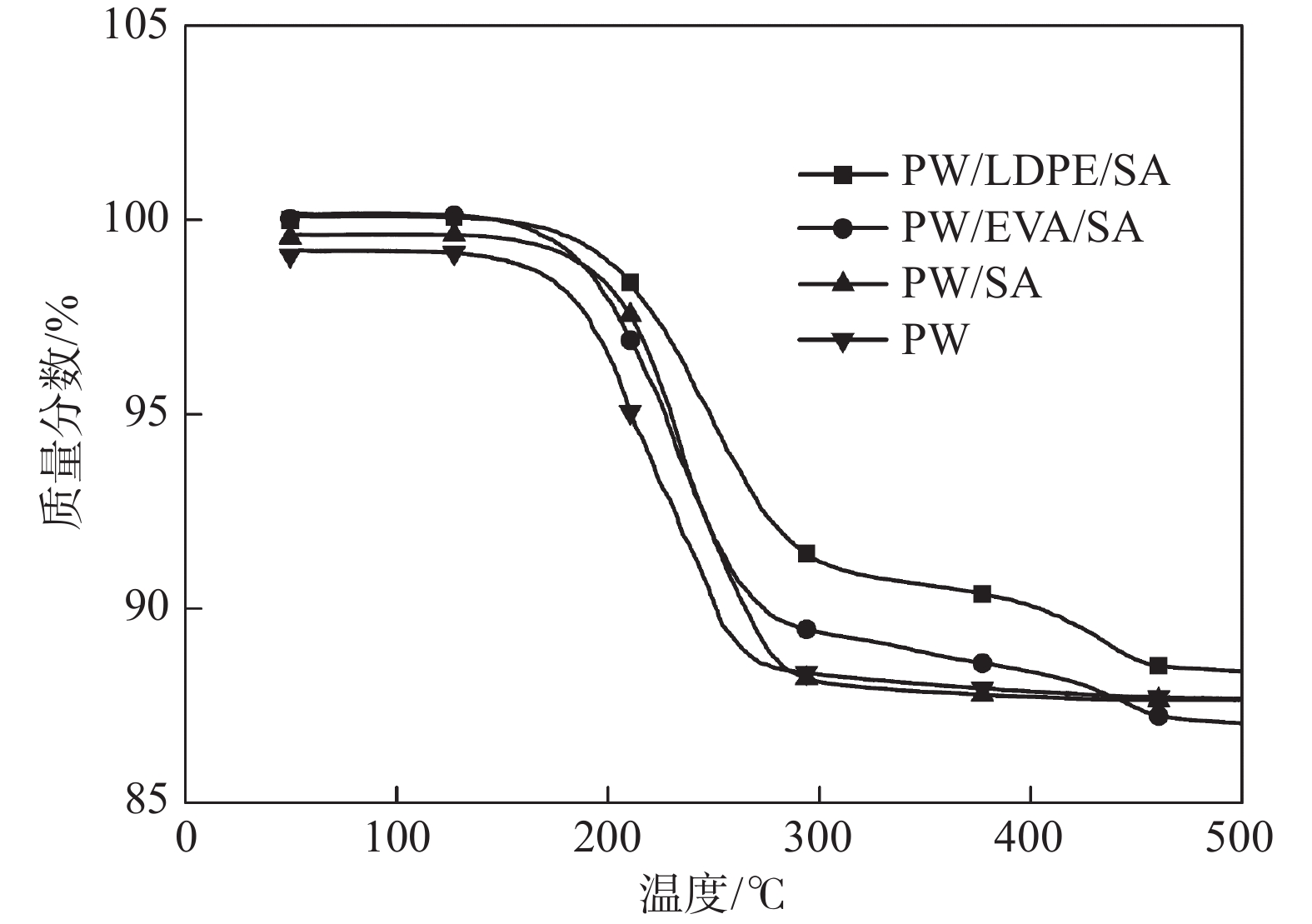

图3为PW，PW/SA，PW/LDPE/SA，PW/EVA/SA 4种原料的TGA曲线，从图3中可以看出，单组元PW和双组元PW/SA原料在280 ℃之前粘结剂基本脱除干净；三组元原料（PW/EVA/SA和（PW/LDPE/SA）在脱除过程呈现两个平台，大部分在200～300 ℃脱除，剩余部分在300～450 ℃脱除。根据开始脱除和完全脱除的温度，将4种原料的分解温度列于表2中。在流变试验中，原料的最高测试温度定为120 ℃，低于所有原料的分解开始温度。

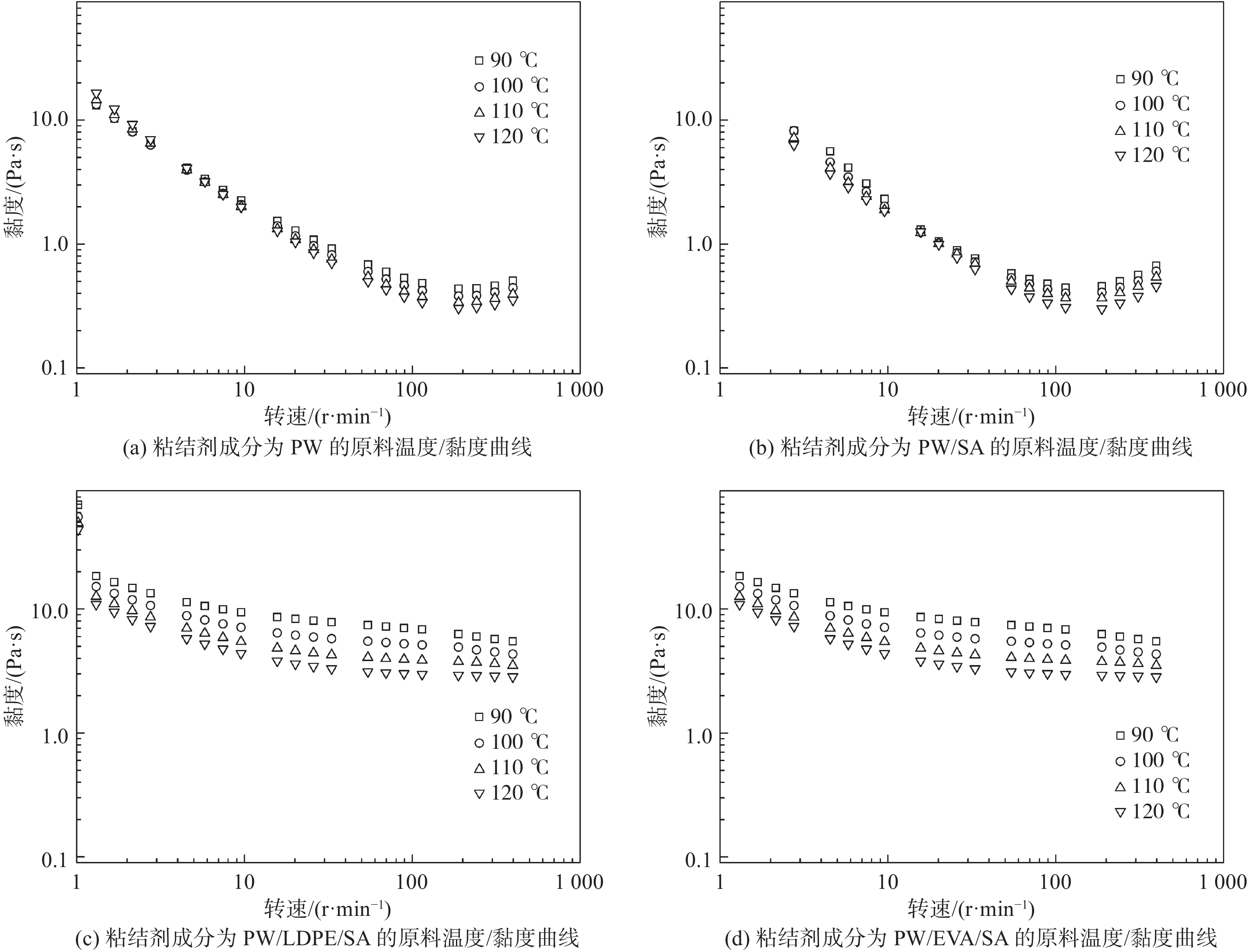

图4为PW，PW/SA，PW/LDPE/SA，PW/EVA/SA 4种原料在不同温度下的黏度曲线。从图4中可以看出，添加了PW（图4a）以及PW/SA（图4b）的原料，黏度随着转速的增加而降低，但在高转速时黏度增加，这是因为原料中无增稠剂，测试时高比重的金属粉末下沉导致的分层现象，在实际的注射过程中也发现了类似现象。添加了PW/LDPE/SA（图4c）和PW/EVA/SA（图4d）的两种原料都呈现假塑性行为，即黏度随转速（或剪切速率）的增加而降低。这种假塑性行为是由颗粒或粘结剂分子取向和流动排序引起的。随着剪切速率的增大，颗粒的解聚和优先流动层的形成促进了黏度的降低。虽然4种原料的黏度曲线不同，但都获得了0.3～6.2 Pa·s的黏度值，根据研究^[16-18]，这种低黏度的原料适用于低压注射成型。

考虑到剪切速率=转子系数×转速，并且本研究中转子系数是定值，因此，在本试验中剪切速率与转速成线性关系。原料的流动特性可以用广泛报道的幂律模型来描述^[15]：

$ \qquad \eta =K{\dot{\gamma }}^{n-1} $

(1)

式中： $ \eta $ 为原料黏度； $ \dot{\gamma } $ 为剪切速率；K为常数；n为剪切速率敏感指数。

对于不同测试条件，n表示图4中黏度曲线的斜率，并列于表3中。一般来说，n值越小原料的可塑性越好，这有利于复杂压注部件成型^[19-20]。图4也显示了4种原料在不同温度下的黏度变化情况。可以看出，随着温度的升高，原料黏度降低。温度和黏度的关系可以用Arrhenius方程描述：

$ \qquad \eta ={\eta }_{T0}{\rm{exp}}\left(\frac{E}{RT}\right) $

(2)

式中： $ {\eta }_{T0} $ 为参考温度下的黏度；E为活化能；R为气体常数；T为热力学温度。

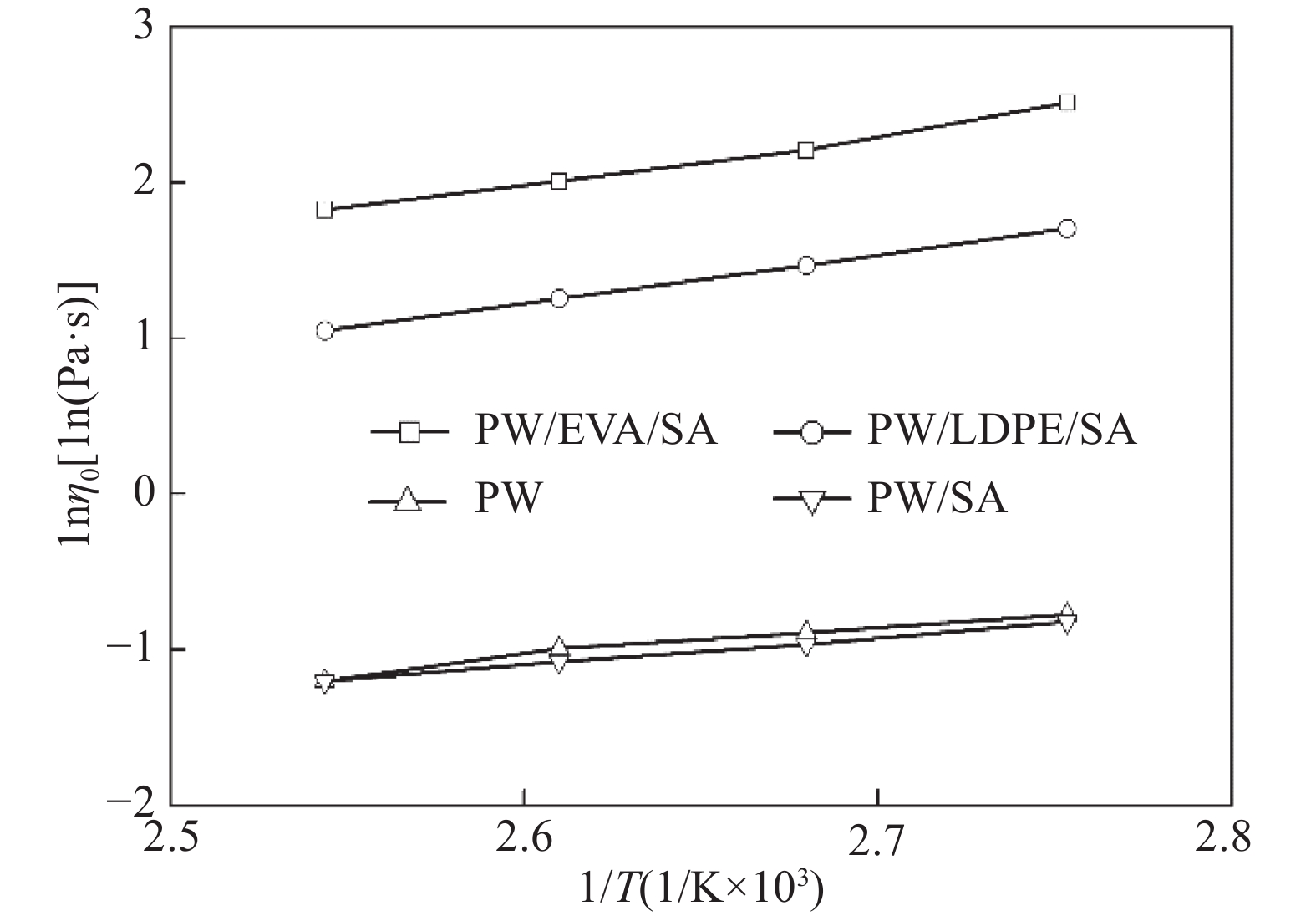

图5为PW，PW/SA，PW/LDPE/SA，PW/EVA/SA 4种原料的黏度与温度的关系。在参考黏度值下测量的黏度的对数值（参见表3）相对于图5中温度的倒数作图。根据式（2），ln（ $ {\eta }_{T0} $ ）-1/T图的斜率为E/R，从中计算出E的值并列于表3中，参考转速（原料黏度随转速变化基本不变时的转速值）下的黏度值从图4中提取并列于表3中。

热压注过程中原料的成型能力可用Weir模型描述^[21]：

$ \qquad {\alpha }_{{\rm{S}}{\rm{T}}{\rm{V}}}=\frac{{10}^{8}}{{\eta }_{0}}\frac{\left|n-1\right|}{E/R} $

(3)

式中： $ {\alpha }_{{\rm{S}}{\rm{T}}{\rm{V}}} $ 为塑性成型指数；其他流变学参数如前所述。

这种简单的模型通过结合几种流变参数来描述原料的流变行为。从成型角度来看，最佳原料应具有最高的塑性成型指数。

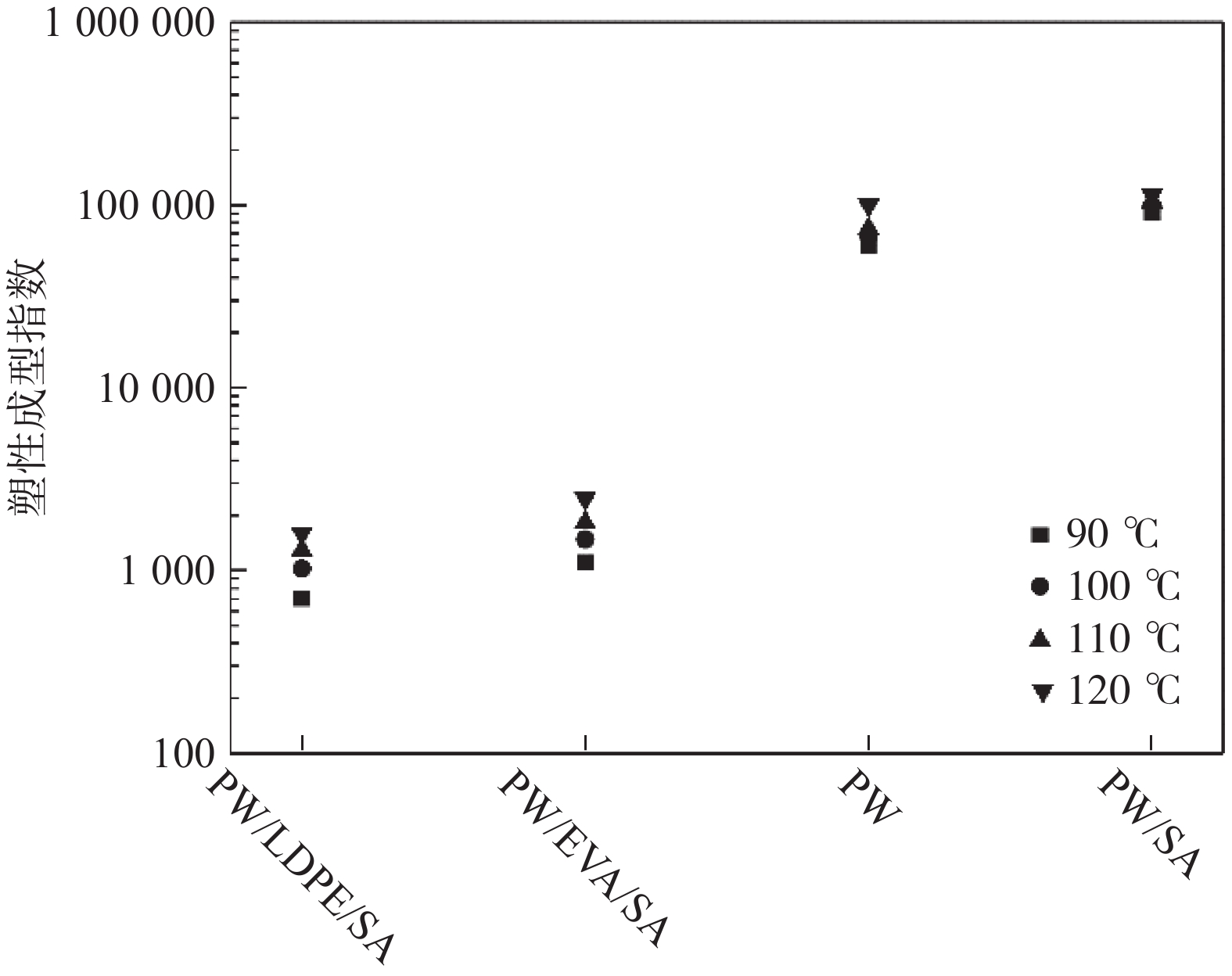

图6为PW，PW/SA，PW/LDPE/SA，PW/EVA/SA 4种原料在不同温度下的塑性成型指数图。由表3汇总的流变参数计算得出。随温度升高，成型性指数也随之增加。不同原料之间，成型指数存在较大差异。不含增稠剂的PW和PW/SA原料的成型指数很高，添加增稠剂的PW/LDPE/SA和PW/EVA/SA原料的成型指数降低明显。结合式（3）和表3可知，加了增稠剂以后成型指数的降低主要是原料黏度大幅提高的结果。

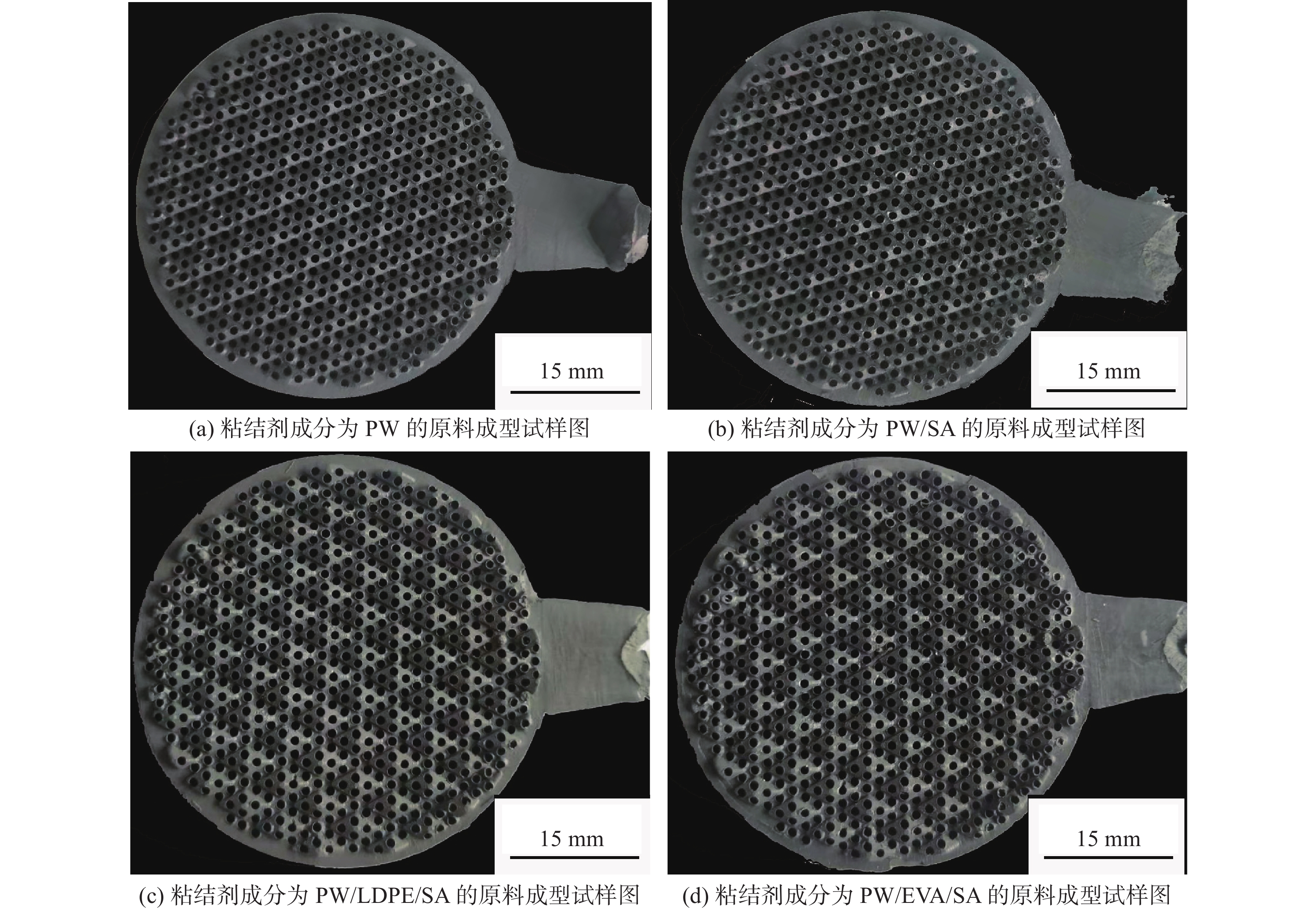

采用4种粘结剂配方，热压注制备FeCrAl多孔材料，温度110 ℃，保压时间为10 s。图7为PW，PW/SA，PW/LDPE/SA，PW/EVA/SA 4种原料热压注获得的多孔材料宏观图。从外观看，4种原料都能获得完整、没有裂纹的多孔坯料。考虑到它们的成型指数差别比较大（图6），这意味着就目前制备的样品结构复杂程度来讲，低的成型指数也能满足低压注射成型的基本要求，或者说对于特定形状的样品，成型指数存在一个临界值，超过这个值的原料均可以成型。值得注意的是，不含增稠剂的PW和PW/SA原料在成型时会出现粉末/粘结剂分离的现象，因此必须施加一定的搅拌，这增加了工艺的复杂性和不稳定性。

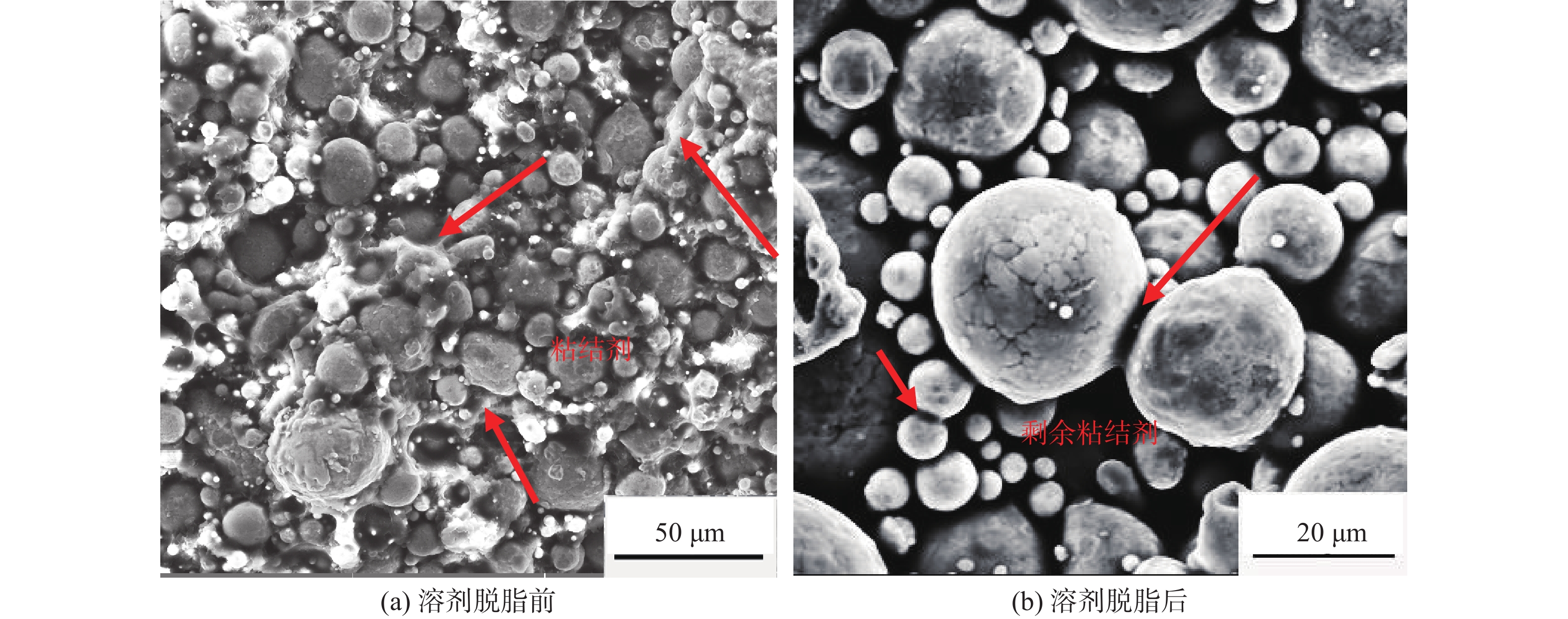

在后续的溶液脱脂过程中，仅含PW和PW/SA的试样，粘结剂很快脱出,粉末之间缺少粘结导致试样溃散。原料为PW/EVA/SA和PW/LDPE/SA的试样溶剂脱脂后形态完整。以PW/LDPE/SA试样为例，分析了溶剂脱脂前后试样断面形貌，图8为PW/LDPE/SA试样断面形貌SEM图。溶剂脱脂前，金属粉末被粘结剂均匀包裹（见图8a中箭头所示），结合性好；溶剂脱脂后，部分石蜡脱除，剩余的粘结剂仍将金属颗粒粘结在一起，起到良好的支撑作用（见图8b中箭头所示），因此脱脂后坯料无溃散，形态完整。

在后续的烧结过程中，原料为PW/EVA/SA的试样出现开裂，可能与烧结过程有关，具体原因尚待分析。原料为PW/LDPE/SA的压注试样经烧结后外形保持完整。

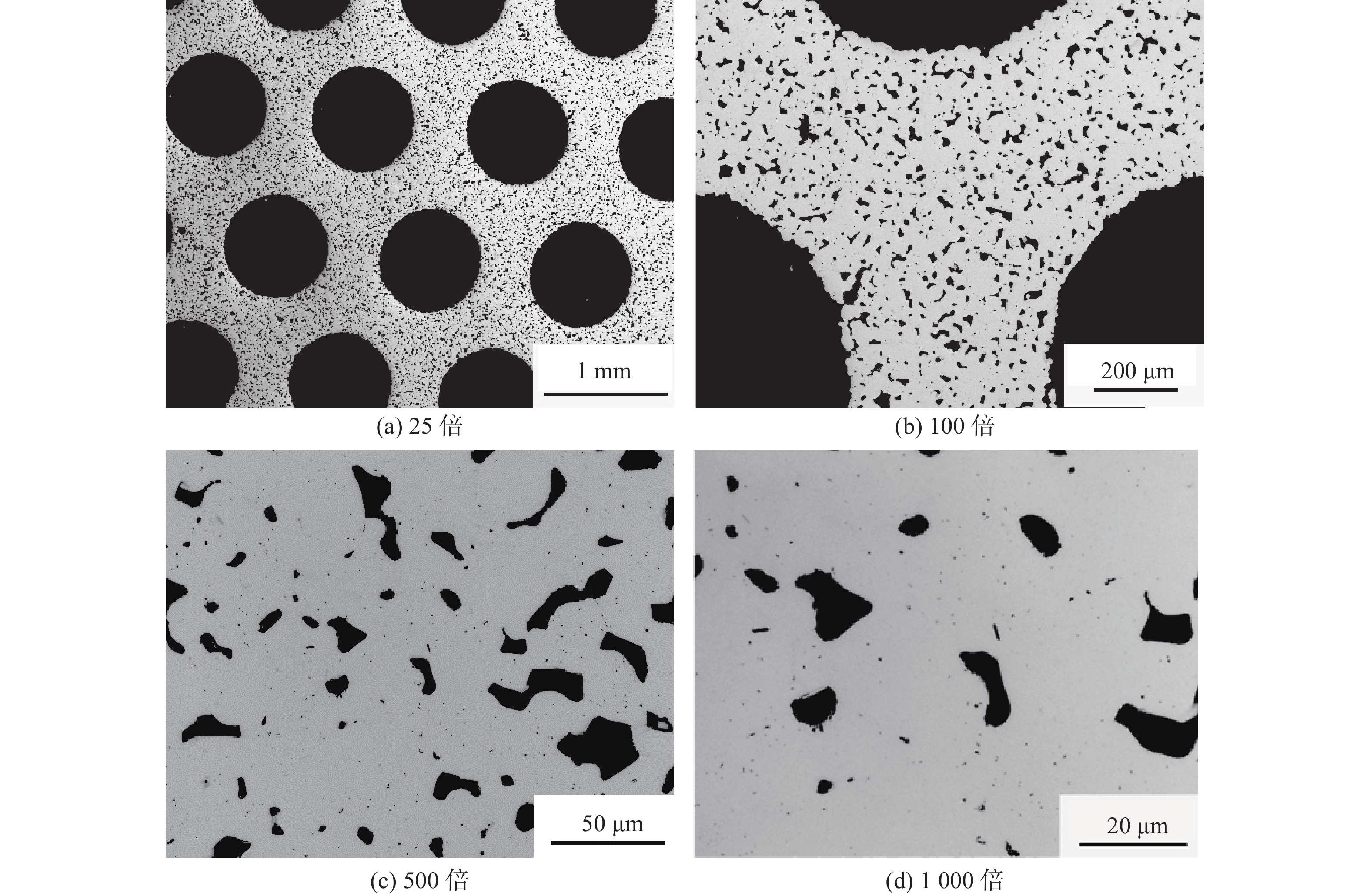

图9为PW/LDPE/SA多孔试样烧结后组织形貌图。FeCrAl合金颗粒之间有烧结颈形成并长大，呈现良好的冶金结合，颗粒之间的孔隙逐渐闭合，形成孤立的孔洞。

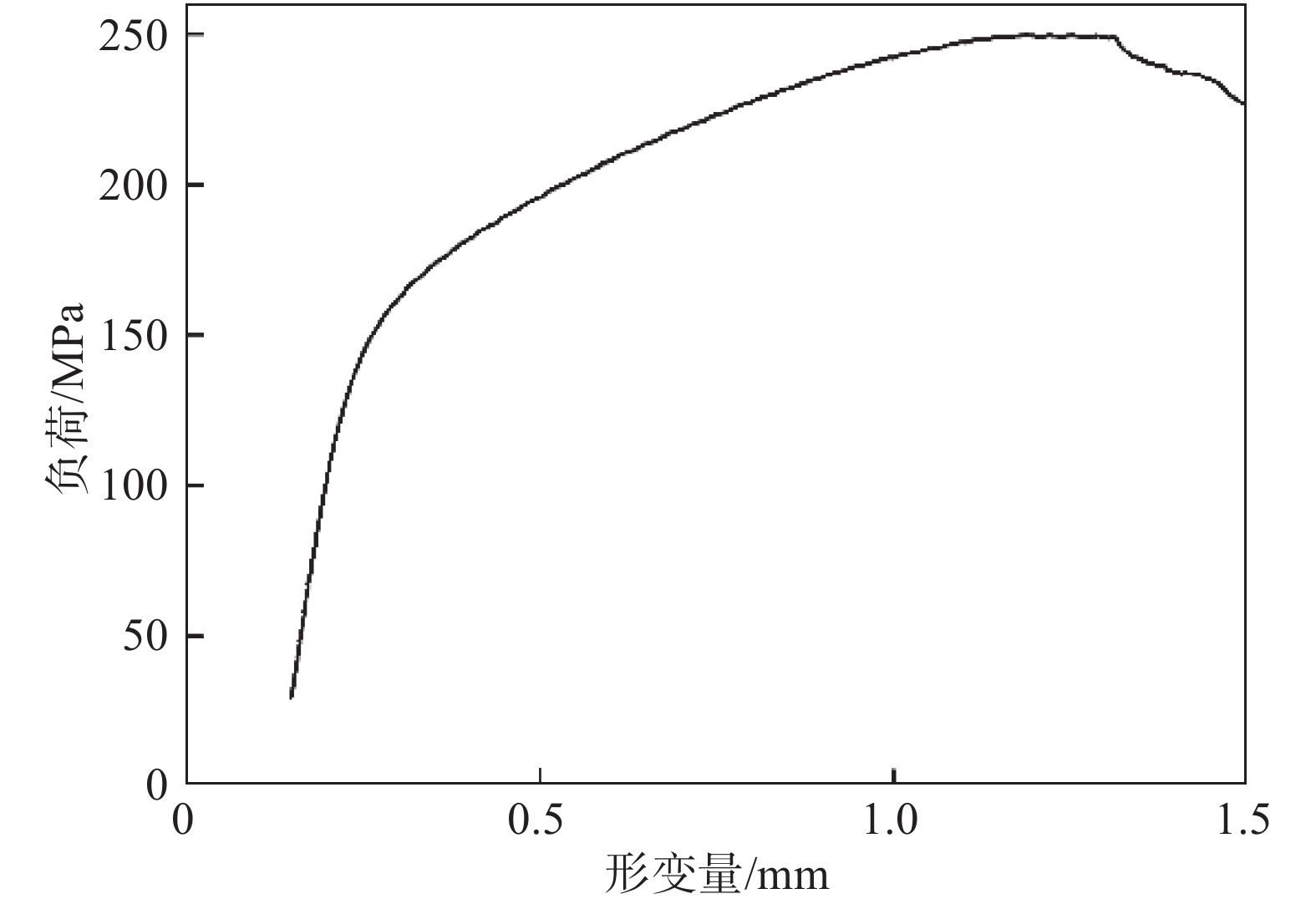

图10为PW/LDPE/SA压注试样的抗弯强度曲线。从图10中可以看出，低压注射成型FeCrAl合金多孔材料有着良好的抗弯性能，抗弯强度为（250±20）MPa。另外，其维氏硬度为210。因此，粘结剂成分含有PW/LDPE/SA的混合物可用于FeCrAl合金粉末低压注射成型领域的开发。

3 结　论

（1）四种FeCrAl粘结剂体系的成型特性不同。温度越高，成型指数越高。相同温度下，单组元PW和二组元PW/SA配方成型指数高于含增稠剂的三组元配方PW/LDPE/SA和PW/EVA/SA。但单组元和二组元配方体系易出现分层现象。

（2）低压注射制备多孔材料试验表明，四种FeCrAl粘结剂体系均可成型。单组元PW和二组元PW/SA配方制备的样品溶液脱脂后溃散；三组元PW/EVA/SA配方制备的样品在烧结过程中开裂；PW/LDPE/SA配方制备的样品烧结后形貌完整，粉末颗粒之间呈现良好的冶金结合，维氏硬度为210，抗弯强度为250 MPa。
