Ta-W合金是一种固溶强化型单相二元合金。因其具有高熔点，高密度，耐腐蚀，良好的焊接及加工性等特点，在高温环境下是一种优良的结构材料，已逐渐应用于国防、航天等领域^[1]。钽合金锭坯常用粉末冶金法和电子束熔炼法制取，电子束熔炼的锭坯，杂质和间隙元素含量低，成分均匀，具有良好的塑性^[2]。本文研究的Ta-W合金条就是用作电子束轰击炉熔炼Ta-W合金的电极。电子束熔炼对原料中的气体、杂质含量、外形，强度有着较高的要求。如气体含量过高，在熔炼时会有大量的气体析出，对电子束流和熔池的稳定性有很大影响；杂质含量过高会产生大量挥发和飞溅，从而影响到坩埚的拉锭和旋转系统，导致熔炼无法正常进行。外形和强度直接影响熔炼前电极的捆绑与焊接。一般来说，电子束熔炼要求原料中各元素质量分数为C≤0.010%，O≤0.200%，N≤0.010%，因此熔炼前合金条中的Ta，W应均匀分布，杂质元素含量应保持较低水平，表1为合格Ta-W合金条的化学成分。本文探讨了烧结过程提纯的机理，通过试验确定了烧结温度，调整了原料的O/C质量比，有效地将杂质元素和气体控制在较低的水平，为Ta-W合金条的制备制定了一个合理的方案。

1 试　验

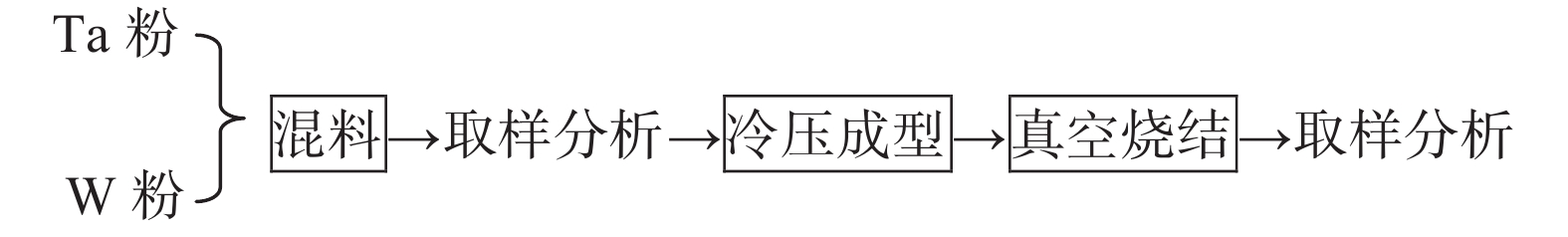

将Ta粉和W粉（均为冶金一级）按质量分数配比、使用V型混料机充分混料后在油压机上采用300～500 MPa的压力冷压成型，再将成型坯料放入石墨坩埚中，置于高温真空碳管烧结炉中分别进行1 800，2 100，2 300和 2 500 ℃保温15 h的真空烧结^[3]，工艺流程见图1。烧结后去除Ta-W合金条的外表皮，然后取样，采用原子吸收法和光谱法分析气体和杂质元素，采用排水法测定密度，然后进行跌落试验测试其强度，用扫描电子显微镜（scanning electron microscope，SEM）观察断口形貌。

2 结果与讨论 2.1 烧结温度对Ta-W合金条品质的影响

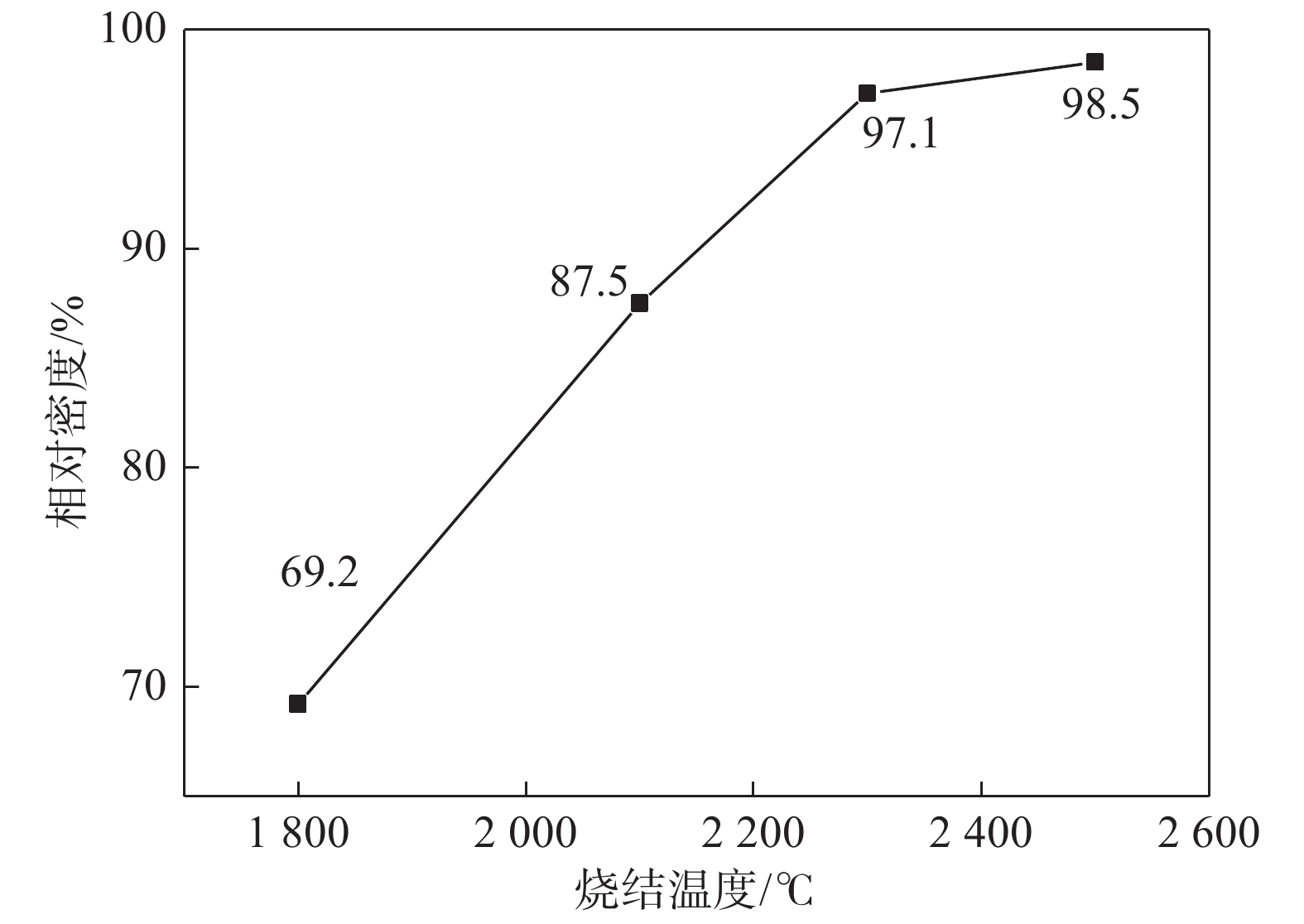

烧结时，经过压制的多孔粉末会发生诸多复杂的化学、物理变化，同时也伴随着杂质间的相互作用以及孔隙消除等，这些因素最终导致坯料的致密化和杂质去除^[4]。Ta与W的烧结是在低于熔点的温度下进行的，属固相二元系烧结，合金的形成主要靠扩散来实现。经过4个温度烧结后，Ta-W合金条外形各有不同：其中1 800和2 100 ℃烧结后的合金条有较好的直线度，经测量，弯曲度小于3 mm/500 mm（总长度弯曲的总弦高同总长度的比）。2 300 ℃烧结后的Ta-W合金条稍有弯曲，弯曲度小于5 mm/500 mm。2 500 ℃烧结的合金条则严重弯曲，弯曲度大于10 mm/500 mm，并且黏接严重，影响正常的出炉操作。密度是衡量坯条品质，以及能否加工的重要指标^[5]。采用排水法测定Ta-W合金条的相对密度，2 300和2 500 ℃烧结工艺下Ta-W合金条的相对密度（实际密度与理论计算密度的比值）均达到90%以上，而1 800 ℃烧结工艺下的Ta-W合金条的相对密度不足70%。图2给出了4个温度烧结后的Ta-W合金条的相对密度。

电子束熔炼时要将合金条捆绑焊接成一定长度的电极，熔炼中还要整体步进移动，因此对合金条的强度和抗冲击性有一定要求。取4个烧结温度下的Ta-W合金条进行2 m高自由跌落测试发现：1 800和2 100 ℃烧结温度下的Ta-W合金条容易脆断，而另外两种烧结温度下的Ta-W合金条则有较高的强度和韧性，顺利通过测试。

图3为不同烧结温度下的Ta-W合金条的断口SEM图。从图3（a）中可以看出，材料内部存在大量孔洞，由于烧结温度偏低，烧结颈尚未长大，颗粒间结合力小，导致强度偏低。随着烧结温度的升高，孔洞逐渐减少，密度增加，粉末颗粒之间晶核初步形成，见图3（b）。从图3（c）中可以看出，晶粒逐渐长大，断裂则多为沿晶断裂，晶界结合力较弱，个别晶粒上存在河流状花样，但已具备一定强度。图3（d）为典型的穿晶解理断裂，存在较多的解理花样，属脆性断裂。图3（c）和图3（d）均属于脆性断裂，但图3（c）中的晶界可能仍存在少量杂质偏聚。

将4个烧结温度下的Ta-W合金条切去两端，在两端截面进行取样，混合后分析杂质元素含量，结果见表2。由表2可知，4个烧结温度下的Ta-W合金条杂质（除C外）均能较好地去除，其中2 500 ℃烧结温度下的杂质含量最低。

由以上试验结果可以看出，2 300和2 500 ℃烧结均能得到较高的密度和强度，2 300 ℃烧结的试样直线度较好，再考虑设备能耗，因此试验选择2 300 ℃，保温15 h的烧结工艺。

2.2 O/C质量比对Ta-W合金条中C含量的影响

C在Ta中一般以TaC形式存在，而TaC稳定性极高，在真空烧结的无氧状态下C很难消除，因此只能利用C与O发生反应除去^[6]。在Ta-W合金条高温烧结过程中，O和C的去除是依靠C和原料中的O发生反应生成CO，总反应见式（1），O/C质量比直接影响最终产品中C和O达标的问题^[7]。在烧结过程中，O与Ta形成Ta₂O₅，部分Ta₂O₅与C反应生成CO除去；剩余一部分形成TaO₂和TaO挥发除去，另一部分与原料中的Si，Ti等杂质反应挥发除去。然而，过高的O含量增加了能耗，但O含量偏低又不能有效地除去C。合适的O/C质量比是影响最终C含量的关键因素。

$ \quad\quad{{\rm{Ta}}_2}{{\rm{O}}_5} + 5{\rm{C}} = 2{\rm{ Ta}} + {\rm{5CO }} $

(1)

试验采用5批不同O，C含量的原料分别进行2 300 ℃，保温15 h的烧结试验。表3为5批原料烧结前后O，C含量的变化情况。从表3可以看出，第1，2，3批原料中C含量超标，质量分数均大于0.01 %，第4，5批原料中的C则降低到质量分数0.01 %以内。且最终C含量随原料中的O/C质量比增大而减小。因此可以得出，要使烧结后C的质量分数小于0.01 %，O/C质量比应大于10。

因此在选择原料时尽可能选用O含量较高的Ta粉或W粉进行配比（必要时可添加Ta的氧化物或碳黑来调整），混合均匀后，应分析O和C的含量，使O/C质量比大于10。但如果O含量过高会导致能耗增大和烧结后O含量超标，因此O/C质量比选取10～12比较适宜。

2.3 分析与讨论

在1 800和2 100 ℃下烧结的Ta-W合金条，由于烧结温度不足，合金化程度很低，材料内部存在大量空隙。烧结温度较低时，只使颗粒表面的原子发生扩散，烧结颈长大，而颗粒本身的大小不变，没有发生收缩和致密化，这将导致Ta-W合金条密度不足。但如果烧结温度偏高，则会出现晶粒粗化，金属损失和能耗增大，同时又易使烧成的合金条软化、歪曲和变形^[8]。

一般来说，杂质以2种形式存在于原料粉末中：（1）以化合物形态夹杂在金属孔隙或晶粒间；（2）以固溶体形态溶解于金属中。400～800 ℃时原料内绝大部分H₂脱出，其余的H在Ta中以固溶体形态存在，常温下非常稳定，在Ta中的溶解度随温度的升高而降低，在1 000～1 200 ℃时分解逸出。氮化物也非常稳定，在2 000 ℃以上扩散至金属表面，挥发除去。高温烧结过程中，O与低熔点杂质Fe，Ni，Cr和Mo等形成低价氧化物，由于他们有着较高的蒸气压，因此在1 500～1 900 ℃挥发；Si在1 600～1 900 ℃以低价氧化物形态挥发除去；Ti的熔点较高，在1 800～2 000 ℃时以低价氧化物形式开始挥发。

3 结　论

（1）烧结温度升高促进了Ta-W合金条中杂质的去除；2 300 ℃保温15 h可以得到相对密度大于90%、外形尺寸和杂质含量合格、具有一定强度的合金条。

（2）烧结前原料中的O/C质量比在10以上可以有效控制烧结后C的含量。
